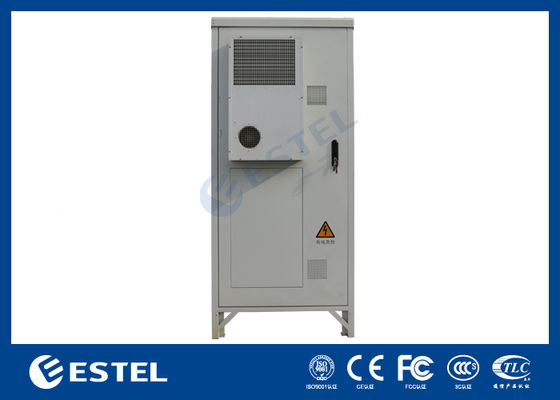

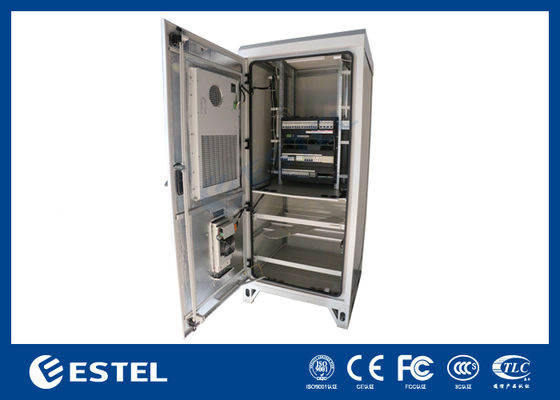

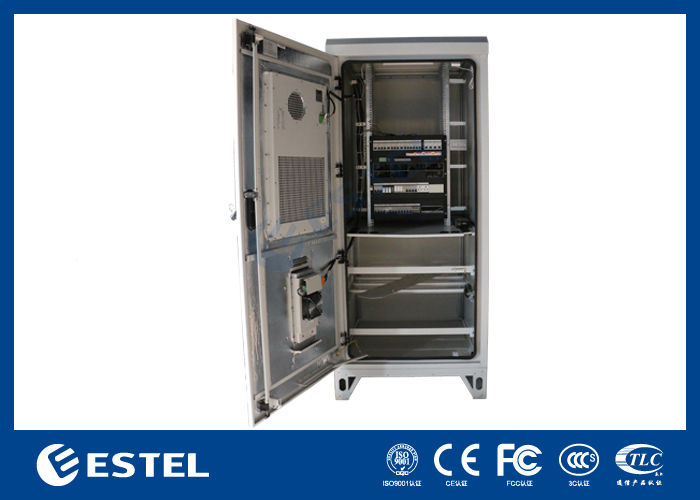

22U IP65 Внешний телекоммуникационный шкаф с антиворовскими и погодными характеристиками

Конфигурация

Положение

Технический параметр

Кабинет

Модель

ET7565200C-22U

Уровень защиты

IP65

Внешнее измерение

H2000mm × W750mm × D650mm (поддержка настройки)

Внутреннее пространство

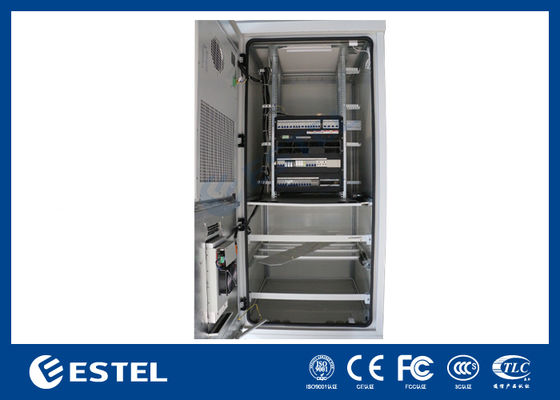

Двойная конструкция кабины, верхняя кабина 19 дюймов 22U, нижняя кабина с двумя слоями батарейных панелей

Материал

Оцинкованная сталь; толщина шкафа: 1,2 мм; одна стена; толщина подшипника: 2,0 мм

Изоляция

Одностенная 20 мм ПЭФ ((Текщина необязательна)

Покрытие

Покрытие полиэстером в виде порошка

Цвет

RAL7035

Закрыть

Трехточечный замок

Застежка

Встроенный свёрнутый шарнир

Варианты установки

Подъемник на полу, на крыше

Кабельное маршрутизация

В нижней части шкафа, вход/выход вниз

Услуги по обслуживанию

Фронтальное обслуживание

Охлаждение

Кондиционер постоянного тока, 3000 Вт, 48 ВДС, RS485

Кондиционер TEC, 200 Вт, 48 ВДЦ

Силовая система

(1) Высота: 12U

(2) Ввод переменного тока:

Третья фаза: 200-240 вак/346-415 вак

Однофазный: 200-240 вака

(3) Входной выключатель: 63A/3P

Защита от входящей молнии: класс С (20KA/40KA)

(3) Модули выпрямления мощностью 4 кВт;

(4) Контроллер MC2600

(5) Аккумулятор MCB 4*125A/2P.

(6) Нагрузка:

LLVD: 2*80A/1P+8*63A/1P

BLVD: 1*63A/1P+14*32A/1P+2*16A/1P

Монитор энергетической среды

(1) Монитор окружающей среды питания: PM5000 × 1

Магнитный датчик двери: HO-03×1

Наводнение: S3-WDT-P×1

Датчик дыма:-JTY-GD-CA2001L×1

Датчик температуры и влажности: PM5000TT-TEMP×1

Датчик уровня масла: KNMY-268×1

(2) Монитор энергетической среды, устанавливаемый на 19-дюймовом столбе, переднее обслуживание

Аккумулятор

Литийная батарея 48VDC 100AH*4

Вентилятор

Контроль температуры DC48V+

Лампа

Светодиод 48VDC

Прочие

Комбинатор, кабели

Экология

Рабочая температура

-40°C~+55°C (+ солнечное излучение)

Температура хранения

-40°C~+70°C

Рабочая влажность

5%~95% (без конденсации)

Рабочая высота

0 ~ 4000 м
