Подробная информация о продукте:
Оплата и доставка Условия:
|
| Сила выхода модуля выпрямителя тока: | 3000 Вт | Входное напряжение 380Vac или 120VDC до 425VDCe: | AC220V или DC48V |
|---|---|---|---|
| Приложение: | Промышленное оборудование | Коэффициент мощности: | >0,99 |
| Входная частота: | 47 Гц ≈ 63 Гц | Течение выхода Максимальн Выпрямителя тока Модуля: | 30A |
| Выходное напряжение: | AC220V или DC48V | Фирменная марка:: | ЭСТЕЛ |
| Выделить: | 19U телекоммуникационный блок питания 3000 Вт,48 В телекоммуникационная система питания 220 В переменного тока,Блок питания в стойке с гарантией |
||
Многоцелевая промышленная система электропитания
IPUM36K-A5D1219 блок питания для подстойки, компактный дизайн высотой 19U для удовлетворения
критических потребностей волоконно-оптической и микроволновой передачи, доступа
устройства, коммутатора. Максимальная мощность системы составляет 3000 кВт, с AC/батареей/нагрузкой
MCB. Кабели подключаются спереди с MCB и шиной.
IPUM36K-A5D1219 состоит из распределительного устройства, модуля выпрямителя, модуля преобразования, модуля мониторинга. Конфигурация является опциональной, как показано в таблице ниже:
| Конфигурация | Модуль выпрямителя | Примечание |
| Стандарт | GB 4943 | Для получения подробной информации, пожалуйста, обратитесь к спецификациям модулей |
| Стандарт | IEC/EN 62368-1 | |
| Стандарт | EN 55032 Class A, GR1089 Issue 4, R3-10, R3-11, R3-12 Class B сертифицирован в Северной Америке | |
| Стандарт | EN300386, КЛАССА |

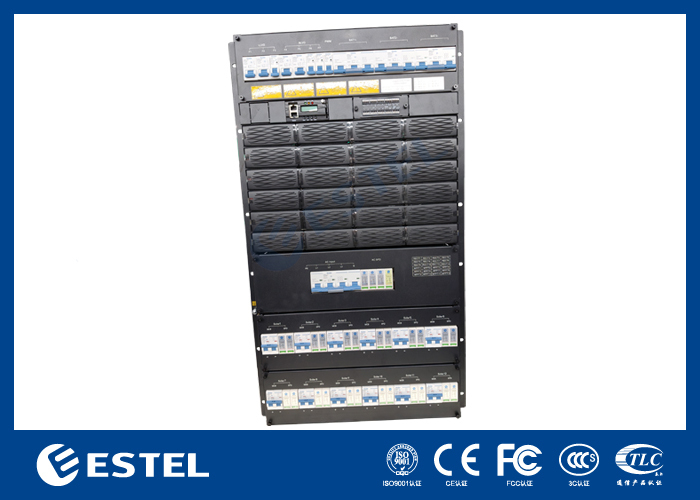

Конструкция IPUM36K-A5D1219
IPUM36K-A5D1219 состоит из двух модулей:
Модуль выпрямителя (MR483000HG2B)
Фотоэлектрический модуль
Автоматические выключатели батареи: 3*125A/3P+4*болт M8 (BAT-),
Автоматические выключатели нагрузки
Краткие сведения:
| Место происхождения: Шэньчжэнь, Китай (материк) | Входное напряжение: AC220V или DC48V |
| Фирменное наименование: ESTEL | Выходное напряжение: AC220V или DC48V |
| Номер модели:IPUM36K-A5D1219 | Выходная мощность модуля выпрямителя: 3000кВт |
| Название продукта: Промышленные источники питания | Входная частота 47 Гц～63 Гц |
| Сертификация: ISO9001, CE, 3C, FCC, TLC | Макс. Выходной ток модуля выпрямителя: 50A |
| Применение: Промышленное оборудование | Коэффициент мощности: ≥0,99 |
Условия оплаты и доставки:
| Минимальный объем заказа: | 1 комплект |
| Цена: | переговоры |
| Условия оплаты: | L/C, D/A, D/P, T/T, Western Union |
| Возможность поставки: | 20 000 комплектов в месяц |
| Срок поставки: | 7-10 рабочих дней |
| Детали упаковки: | картон/деревянный ящик |
Два способа работы:
(1) Вход переменного тока: Запуск модуля выпрямителя после включения переменного тока, выход -48 В постоянного тока, в то же время зарядка батареи и питание модуля преобразования, модуль преобразования выдает 220 В переменного тока.
В нормальных условиях параметры модуля выпрямителя и распределительного устройства находятся под контролем модуля мониторинга, работающего в соответствии с заданными параметрами или командами пользователя. Если произошел сбой в сети переменного тока, батарея будет питать систему и продолжать выдавать - 48 В постоянного тока и 220 В переменного тока, при разряде батареи напряжение батареи начинает падать, когда напряжение падает ниже 43,2 В + / - 0,5 В, модуль мониторинга отправляет сигнал пониженного напряжения батареи и напрямую отключает выход нагрузки, тогда система питания перестанет работать. Когда внешняя сеть переменного тока восстановится, система снова будет работать нормально. (Все вышеуказанные данные мониторинга являются значениями по умолчанию для системы и могут быть сброшены пользователем)
(2) Вход -48 В: Нет тока переменного тока или не подключен переменный ток, доступ к внешней мощности -48 В к порту нагрузки -48 В, запуск модуля мониторинга и преобразования, выход 220 В переменного тока.
Функция температурной компенсации включена по умолчанию, которую можно активировать или запретить по команде пользователя при необходимости. Рабочая температура ≥55℃, выходная мощность источника питания будет линейно уменьшаться (@65℃, выходная мощность будет 1300 Вт).
Технические характеристики
Размеры модуля выпрямителя, как показано ниже:
| Рейтинг изоляции | ||
| параметр | Стандарт | Примечание |
| Прочность изоляции (вход переменного тока) | Вход-Выход: 3500 В постоянного тока/10 мА//1 мин |
Отсутствие пробоя или пробоя. Снимите разрядную трубку/устройство защиты от перенапряжения перед тестированием, без модуля выпрямителя или модуля мониторинга. Выход с 2 маршрутами низковольтного терминала, высокое напряжение с функцией обхода переменного тока, не подлежит тестированию. |
| Вход-корпус: 3500 В постоянного тока/10 мА//1 мин | ||
| Выход-корпус: 750 В постоянного тока/10 мА//1 мин | ||
| Прочность изоляции (вход постоянного тока) | Вход-Выход: 750 В постоянного тока/10 мА//1 мин | |
| Вход-корпус: 750 В постоянного тока/10 мА//1 мин | ||
| Выход-корпус: 750 В постоянного тока/10 мА//1 мин | ||
| Ток утечки | ≤3,5 мА | Вход 280 В переменного тока, полная нагрузка на выходе |
| Сопротивление изоляции | @ Нормальная атмосфера, относительная влажность 90%, испытательное напряжение постоянного тока 500 В, сопротивление изоляции вход-выход, вход-земля, выход-земля должно быть не менее 10 МОм. Выход с 2 маршрутами низковольтного терминала, высокое напряжение с функцией обхода переменного тока, не подлежит тестированию. | |
| Окружающая среда | |||||
| Параметр | Мин. | Тип. | Макс. | Единица измерения | Примечание |
| Диапазон рабочих температур | -5 | 25 | +55 | °C | |
| Температура хранения | -40 | +70 | °C | ||
| Относительная влажность | 5 | 95 | % | Длительная работа, без конденсации | |
| Атмосферное давление | 70 | 106 | кПа | ||
| Высота | 0 | 3000 | м | ||
| Охлаждение | Принудительное охлаждение, вход спереди и выход сзади; вентилятор расположен на передней панели, со скоростью, контролируемой температурой. | ||||
| Уровень защиты от воды и пыли |
Источник питания должен работать правильно при следующих условиях: Плотность частиц пыли диаметром более 55 мкм ≤3*104 гранул/м3. Частицы пыли непроводящие, неэлектромагнитные, некоррозионные, без водонепроницаемой функции. |
||||
Применение
(1) Интеграция доступа
(2) Система внутреннего распределения и расширения
(3) Система мобильной станции и расширения покрытия
(4) WLAN
(5) Наземная станция спутниковой связи и станция микроволновой связи
(6) Комната распределения слабого тока
(7) Другая система бесперебойного питания переменного/постоянного тока
(1) Два выхода: -48 В постоянного тока, 220 В переменного тока
(2) Два входа: -48 В постоянного тока, 220 В переменного тока
(3) Применение технологии компенсации активной мощности, коэффициент мощности >0,99
(4) Широкий рабочий диапазон входного напряжения переменного тока: 90~280 В переменного тока
(5) Широкий диапазон рабочих температур: -5℃~+55℃
(6) Проведена технология переключения,
(7) Идеальное управление батареями продлевает срок службы батареи: управление зарядом/разрядом, температурная компенсация батареи, защита от низкого напряжения.
(8) Горячая замена
(9) Защита от перенапряжения/пониженного напряжения на входе
(10) Защита от перенапряжения на выходе, защита от перегрузки по току на выходе, защита от короткого замыкания на выходе
(11) Встроенный / настенный монтаж
(12) Интерфейс связи RS485, RS232
