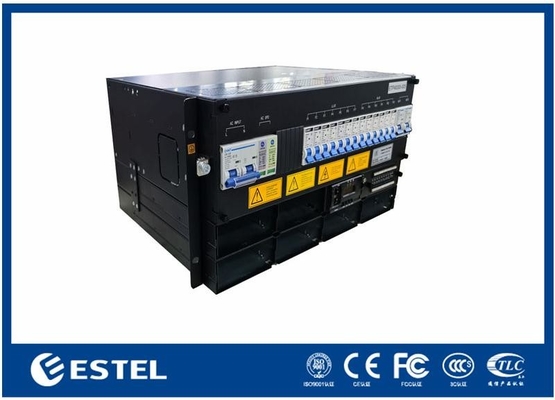

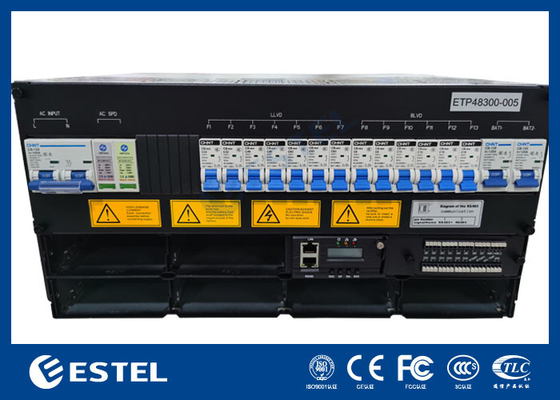

Система питания постоянного тока 3 ′′12 кВт 5U Subrack, 220VAC Input, 43 ′′58VDC Output, >96% эффективность, ≤2kg Модули исправления, 19-дюймовая стойка

Обзор продукции

Система питания постоянного тока 5U Subrack мощностью 312 кВт представляет собой высокоэффективное компактное решение для электропитания, предназначенное для телекоммуникаций, центров обработки данных и промышленных приложений.поддерживает однофазный вход 220VAC и обеспечивает стабильный выход от 43 до 58VDC с номинальным значением 53Система достигает эффективности более 96%, обеспечивая надежную производительность и низкие потери энергии.

Модульная конструкция вмещает до четырех модулей выпрямления, каждый из которых имеет номинальную мощность 3000 Вт и массу ≤ 2 кг. Принудительное охлаждение гарантирует стабильную работу при больших нагрузках,при сохранении отличной качества мощности системы с коэффициентом мощности ≥ 0Общая мощность достигает 12 кВт, подходящая для требовательных сценариев резервного обеспечения и распределения.

Для управления и мониторинга система включает 4 аналоговых входа (батарея и температура окружающей среды), 7 цифровых входов и 6 выходов сигнализации сухого контакта.,с интуитивным ЖК-дисплеем для местного управления.

Разработанный для суровой среды, блок работает в пределах от 40 ° C до + 65 ° C (полное нагрузка ниже 50 ° C), переносит влажность от 5% до 95%, не конденсирует и поддерживает высоты до 3000 м.Его прочная конструкция обеспечивает долгосрочную надежность даже в сложных условиях.

Благодаря своим легким модулям выпрямления, поддержке переднего обслуживания и защите IP20, эта система постоянного тока предлагает экономически эффективное и масштабируемое решение для операторов, требующих высокой доступности,компактный размер, и легкая обслуживаемость.

3-12 кВт 5U подтяжка

Система

• Размеры: 482,0 ((W) × 350,0 ((D) × 5U ((H)

• Масса: ≤20 кг (без выпрямителей)

• Режим охлаждения: естественное охлаждение

• Режим установки: устанавливается на 19-дюймовой стойке или внутри шкафа

• Режим кабелирования: верхний вход и верхний выход

• Режим технического обслуживания: переднее обслуживание, изменение класса поддерживающего модуля

• Уровень защиты: IP20

Распределение переменного тока

• Режим ввода: 220VAC однофазный

• Вводная мощность: 1×100A/2P

• Частота ввода: 4566Hz, номинальное значение: 50Hz/60Hz

• SPD переменного тока: 20kA/40kA, 8/20μs

Распределение постоянного тока

• Выходное напряжение: ¥43 ~ ¥58VDC, номинальное значение: ¥53.5VDC

• Максимальная мощность: 12 кВт (3 кВт × 4)

• Отключатели батареи: 2×63A/1P

• Прерыватели нагрузки: LLVD: отсутствуют; BLVD: 2×63A/1P

• СОД: 10kA, 8/20μs

Корректировщик

• Входное напряжение: 85VAC ~ 300VAC, номинальное 220VAC

• Эффективность: >96%

• Номинальная мощность: 3000 Вт (176 300 ВАК)

• Рабочая температура: 40 °C ~ +75 °C (полное действие ниже 50 °C)

• Размер: 106,5 мм (W) × 286 мм (D) × 41,5 мм (H) (1U/H)

• Масса: ≤ 2 кг

• Режим охлаждения: принудительное охлаждение

• Коэффициент мощности: ≥0.99

• THD: ≤ 5%

Контроллер

• Ввод сигнала:4 AI (3 температуры батареи, 1 температуры окружающей среды), 7 DI

• Выход сигнализации:6 сухой контакт

• Порт связи:RS232/485, SNMP

• Режим отображения:ЖК

Экология

• Рабочая температура:¥40°C ~ +65°C (полное действие ниже 50°C)

• Температура хранения:¥40°C ~ +70°C

• Рабочая влажность:5% ~ 95% (неконденсирующий)

• Высота:0 ~ 3000 м (Если высота находится в диапазоне от 2000 до 3000 м, максимальная рабочая температура снижается на 1 °C по мере увеличения высоты на 200 м.)
