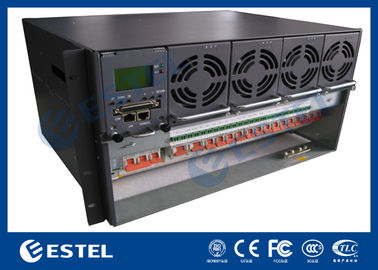

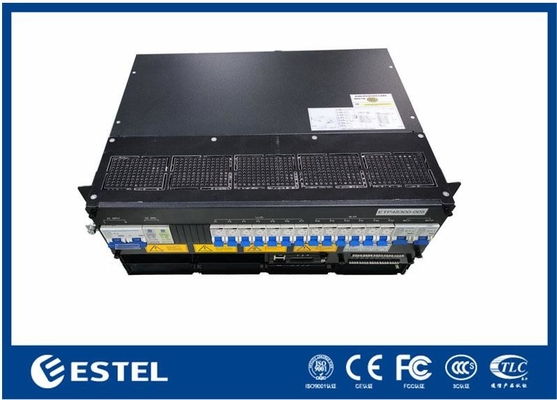

3–18 кВт система питания постоянного тока в стойке 6U, вход 380 В переменного тока/220 В переменного тока, выход –43 ~ –58 В постоянного тока, эффективность >96%, модули выпрямителей ≤2 кг

Обзор продукта

Система питания постоянного тока 3–18 кВт в стойке 6U — это надежное и масштабируемое решение для питания, предназначенное для телекоммуникационных, ИТ и промышленных приложений. Она поддерживает как трехфазный вход 380 В переменного тока, так и однофазный вход 220 В переменного тока, обеспечивая стабильный выход –43 ~ –58 В постоянного тока с номинальным значением –53,5 В постоянного тока. Обладая максимальной системной мощностью 18 кВт и эффективностью более 96%, она обеспечивает высокую производительность, экономию энергии и стабильную работу.

Система использует модульную архитектуру с возможностью установки до шести модулей выпрямителей, каждый из которых рассчитан на 3000 Вт и весит менее 2 кг. Модули оснащены принудительным охлаждением, коэффициентом мощности ≥0,99 и THD ≤5%, обеспечивая чистый и эффективный выход постоянного тока. Легкая конструкция с поддержкой фронтального обслуживания упрощает установку и обслуживание, а защита IP20 гарантирует безопасность и долговечность.

Оснащенная четырьмя автоматическими выключателями батареи (4×125A/1P) и двойными автоматическими выключателями нагрузки (2×63A/1P), система обеспечивает безопасное распределение постоянного тока. Она также интегрирует 4 аналоговых входа для измерения температуры батареи и окружающей среды, 7 цифровых входов и 6 релейных выходов сигнализации. Мониторинг осуществляется через RS232/485 и SNMP, с ЖК-интерфейсом для удобного управления.

Разработанная для работы в суровых условиях, установка работает при температуре от –40℃ до +65℃ (полная нагрузка ниже 50℃), выдерживает влажность от 5 до 95% без конденсации и поддерживает установку на высоте до 3000 м. Компактный дизайн 6U и совместимость с 19-дюймовой стойкой делают ее идеальным выбором для критически важных приложений электропитания, требующих высокой эффективности, масштабируемости и надежности.

Стойка 6U 3-18 кВт

Система

• Размеры: 482,0 (Ш) × 350,0 (Г) × 6U (В)

• Вес: ≤25 кг (без выпрямителей)

• Режим охлаждения: Естественное охлаждение

• Режим установки: Устанавливается в 19-дюймовую стойку или внутри шкафа

• Режим подключения: Вход сверху и выход сверху

• Режим обслуживания: Фронтальное обслуживание, поддержка замены модулей

• Уровень защиты: IP20

Распределение переменного тока

• Режим входа: трехфазный 380 В переменного тока или однофазный 220 В переменного тока

• Входная мощность: 1×63A/3P

• Входная частота: 45–66 Гц, номинальное значение: 50 Гц/60 Гц

• AC SPD: 20 кА/40 кА, 8/20 мкс

Распределение постоянного тока

• Выходное напряжение: –43 ~ –58 В постоянного тока, номинальное значение: –53,5 В постоянного тока

• Максимальная мощность: 18 кВт (3 кВт × 6)

• Автоматические выключатели батареи: 4×125A/1P

• Автоматические выключатели нагрузки: LLVD: Нет; BLVD: 2×63A/1P

• DC SPD: 10 кА, 8/20 мкс

Выпрямитель

• Входное напряжение: 85 В переменного тока ~ 300 В переменного тока, номинальное 220 В переменного тока

• Эффективность: >96%

• Номинальная мощность: 3000 Вт (176–300 В переменного тока)

• Рабочая температура: –40℃ ~ +75℃ (полная выходная мощность ниже 50℃)

• Размеры: 106,5 мм (Ш) × 286 мм (Г) × 41,5 мм (В) (1U/В)

• Вес: ≤2 кг

• Режим охлаждения: Принудительное охлаждение

• Коэффициент мощности: ≥0,99

• THD: ≤5%

• Выход постоянного тока: –43 ~ –58 В постоянного тока, номинальное значение –53,5 В постоянного тока, максимум 55 А

Контроллер

• Вход сигнала: 4 AI (3 температуры батареи, 1 температура окружающей среды), 7 DI

• Выход сигнализации: 6 сухих контактов

• Коммуникационный порт: RS232/485, SNMP

• Режим отображения: ЖК-дисплей

Окружающая среда

• Рабочая температура: –40℃ ~ +65℃ (полная выходная мощность ниже 50℃)

• Температура хранения: –40℃ ~ +70℃

• Рабочая влажность: 5% ~ 95% (без конденсации)

• Высота над уровнем моря: 0 ~ 3000 м (Если высота над уровнем моря находится в диапазоне от 2000 м до 3000 м, максимальная рабочая температура уменьшается на 1℃ при увеличении высоты над уровнем моря на 200 м.)
