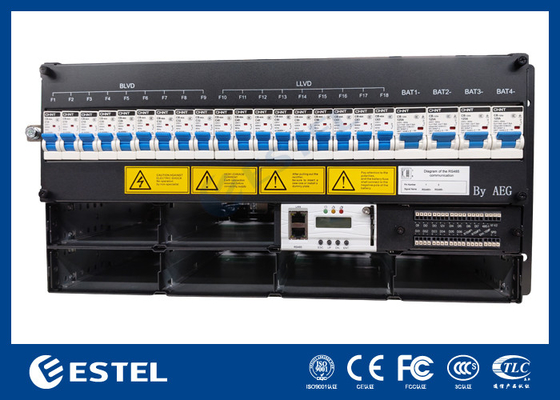

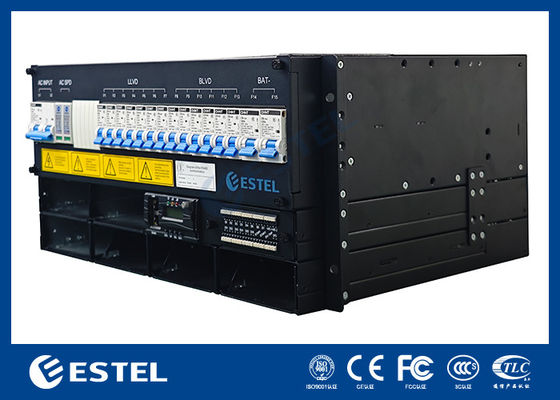

Компактное решение для питания постоянным током с установкой на стойке мощностью 3 9 9 кВт 6 У, высокая эффективность > 96%, модульные корректировщики мощностью 3000 Вт, гибкий вход переменного тока

Обзор продукции

Решение по установке постоянного тока мощностью 3 ‰ 9 кВт 6 У на стеллаже разработано для обеспечения надежной и эффективной энергии для телекоммуникаций, ИТ-инфраструктуры и промышленных объектов.Поддерживает как трехфазный 380VAC, так и однофазный 220VAC, он обеспечивает регулируемый выход от 43 до 58 ВДС с номинальной частотой 53,5 ВДС, что делает его подходящим для стабильного подачи постоянного тока в критических сетях.

Эта система достигает максимальной выходной мощности 9 кВт через три модуля выпрямителя, каждый из которых имеет номинальную мощность 3000 Вт и вес менее 2 кг. При принудительном охлаждении воздухом высокий коэффициент мощности ≥ 0.99, и общее гармоническое искажение ≤ 5%, выпрямители обеспечивают стабильную производительность и качественное преобразование мощности даже при высоких нагрузках.

Система, оснащенная двойными 125A батарейными прерывателями и несколькими BLVD-прерывателями нагрузки, предлагает гибкое распределение постоянного тока и повышенную безопасность.Его контроллер интегрирует мониторинг температуры (батарея и окружающая среда), цифровые входы и сигнализация о сухом контакте, а порты связи (RS232/485, SNMP) позволяют дистанционное наблюдение.

Предназначен для долговечности, подкладка работает от 40°C до +65°C, переносит 5-95% неконденсирующей влажности и поддерживает надежную производительность до 3000 м в высоте.обслуживание переднего доступа, и защиту IP20 делают его практичным выбором для операторов, стремящихся к эффективности, масштабируемости и простоте развертывания в критически важных приложениях.

Система

• Размеры: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Масса: ≤ 25 кг (без выпрямителей)

• Режим охлаждения: естественное охлаждение

• Режим установки: устанавливается на 19-дюймовой стойке или внутри шкафа

• Режим кабелирования: верхний вход и верхний выход

• Режим технического обслуживания: переднее обслуживание, изменение класса поддерживающего модуля

• Уровень защиты: IP20

Распределение переменного тока

• Режим ввода: 380VAC трехфазный или 220VAC однофазный

• Вводная способность: 1×63A/3P

• Частота ввода: 4566Hz, номинальное значение: 50Hz/60Hz

• SPD переменного тока: 20kA/40kA, 8/20μs

Распределение постоянного тока

• Выходное напряжение: ¥43 ~ ¥58VDC, номинальное значение: ¥53.5VDC

• Максимальная мощность: 9 кВт (3 кВт × 3)

• Отключатели батареи: 2×125A/1P

• Прерыватели нагрузки: LLVD: отсутствуют; BLVD: 3×63A/1P, 3×40A/1P, 1×25A/1P

• СОД: 10kA, 8/20μs

Корректировщик

• Входное напряжение: 85VAC ~ 300VAC, номинальное 220VAC

• Эффективность: >96%

• Номинальная мощность: 3000 Вт (176 300 ВАК)

• Рабочая температура: 40 °C ~ +75 °C (полное действие ниже 50 °C)

• Размер: 106,5 мм (W) × 286 мм (D) × 41,5 мм (H) (1U/H)

• Масса: ≤ 2 кг

• Режим охлаждения: принудительное охлаждение

• Коэффициент мощности: ≥0.99

• THD: ≤ 5%

• Выход постоянного тока: ¥43 ~ ¥58VDC, номинальный ¥53,5VDC, максимум 55A

Контроллер

• Ввод сигнала: 4 AI (3 температуры батареи, 1 температуры окружающей среды), 7 DI

• Выход сигнализации: 6 сухой контакт

• Порт связи: RS232/485, SNMP

• Режим отображения: LCD

Экология

• Тепловая температура работы: 40 °C - + 65 °C (полное действие ниже 50 °C)

• Температура хранения: 40 °C - + 70 °C

• Рабочая влажность: 5% ~ 95% (неконденсирующая)

• Высота: 0 ~ 3000 м (если высота находится в диапазоне от 2000 до 3000 м, максимальная рабочая температура снижается на 1 °C по мере увеличения высоты на 200 м.)
