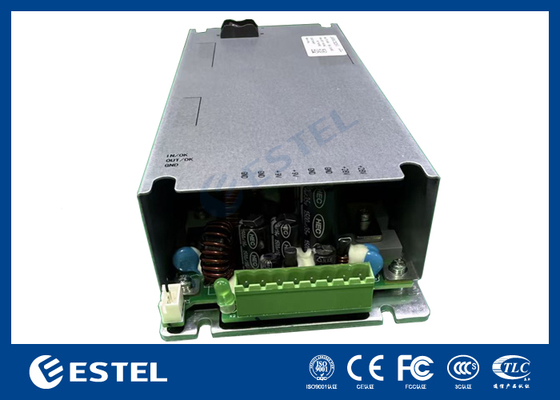

MR483000HG2B-GS Высокоэффективный выпрямительный модуль 3000 Вт, вход 85–290 В переменного тока, выход 42–58 В постоянного тока, принудительное воздушное охлаждение, сертификация CE/UL

Обзор продукта

MR483000HG2B-GS — это устройство электропитания, которое преобразует стандартное напряжение переменного тока в стабильное напряжение 48 В постоянного тока для систем электропитания связи.
Для большей нагрузки выпрямительные модули можно подключать параллельно, или для интеллектуального управления можно использовать дополнительный независимый модуль мониторинга.

Выпрямительный модуль представляет собой подключаемый модульный блок, разработанный для совместимости с стойками и шкафами.

Рабочая среда

Электрические характеристики

Входные параметры

• Рабочее напряжение: от 85 В переменного тока до 290 В переменного тока

• Частота: 45 Гц ~ 66 Гц (номинальная: 50/60 Гц)

• Входной ток: ≤18 А

• Коэффициент мощности: ≥0,99 (при 220 В переменного тока, нагрузка 20%~100%)

• THD: ≤5% (при нагрузке 50%~100%)

Выходные параметры

• Выходное напряжение: 42 В постоянного тока ~ 58 В постоянного тока (номинальное: 53,5 В постоянного тока)

• Линейное снижение мощности:

  • 3000 Вт от 176 В переменного тока до 290 В переменного тока

  • Снижение до 1250 Вт от 175 В переменного тока до 85 В переменного тока

• Регулировка напряжения: ≤±0,6%Vo

• Пульсации и шум: ≤200 мВ пик-пик (≤полоса пропускания 20 МГц)

• Резервная мощность: ≤4 Вт

• Время запуска: 3 с ~ 8 с

• Время удержания: >10 мс

• Телефонный шум: ≤2 мВ

• Широкополосное шумовое напряжение:

  • ≤50 мВ (3,4 кГц ~ 150 кГц)

  • ≤20 мВ (0,15 МГц ~ 30 МГц)

Механические характеристики

• Размеры: 41,5 мм (В) × 106,4 мм (Ш) × 291 мм (Г)

• Вес:<2 кг

• Охлаждение: принудительное воздушное охлаждение со встроенным вентилятором (линейное регулирование скорости)

Выходные характеристики

• Графики и кривые включены в оригинальное руководство (Выходной ток, снижение входного напряжения, снижение температуры, кривая эффективности)

Другие особенности

Функции защиты

• Перенапряжение на входе:

  • 290~300 В переменного тока → предупреждающий индикатор, нормальный выход

  • 300 В переменного тока → выход выключен

• Пониженное напряжение:

  • <80±5 В переменного тока → выход выключен

  • 80~90 В переменного тока → автоматическое восстановление

• Перенапряжение на выходе:

  • Внутреннее: 58,5 В постоянного тока–60,5 В постоянного тока, блокировка, восстановление путем повторного включения питания

  • Внешнее: >63 В постоянного тока в течение >500 мс, блокировка

• Ограничение тока: см. выходную кривую

• Короткое замыкание: длительная устойчивость, автоматическое восстановление

• Перегрев: защита

• Сертификаты: CE, UL, CB

  • UL/EN/IEC 62368-1

• ЭМС: EN 55032 класс B, EN 55035, IEC 61000-3-2/3

• Защита от молнии: 5 кА (8/20 мкс)

• MTBF: >500 000 часов при 25℃

• Шум: ≤55 дБ(А) при 40℃

Описание интерфейса

Расположение контактов позолоченных контактов

Описание панели модуля

Индикаторы на передней панели:

• Питание (зеленый)

  • Вкл.: Нормально

  • Выкл.: Нет входа / вход неисправен

  • Мигание 4 Гц: Запрос статуса вручную

• Сигнал тревоги (желтый)

  • Выкл.: Нет сигнала тревоги

  • Вкл.: Ограничение тока

  • Мигание 0,5 Гц: Потеря связи

  • Мигание 4 Гц: Ошибка адреса

Неисправность (красный)

• Вкл.: Нет выхода / внутренняя неисправность

• Блокировка перенапряжения: Отключите на 1 минуту для сброса
