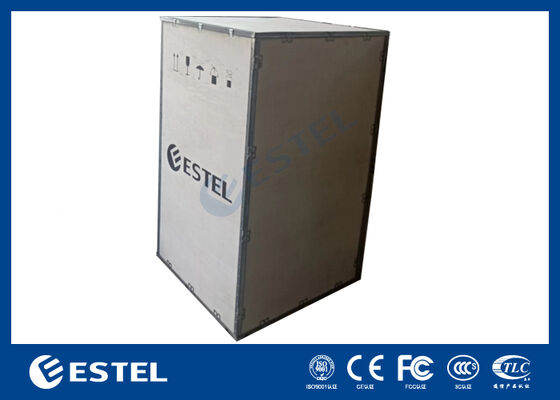

Уличный силовой шкаф Telecom Power System IP65 с ректификаторами 18 кВт 300 А
Детали продукта
IP65 наружная телекоммуникационная система питания
,Силовой шкаф для телекоммуникаций 18 кВт
,300A выпрямитель телекоммуникационная система питания
Наружная телекоммуникационная система питания IP65 Наружная установка питания с 18 кВт 300А корректировщиками
1Внедрение наружной телекоммуникационной энергосистемы IP65 с наружным питанием с 18 кВт 300 А ректификаторами

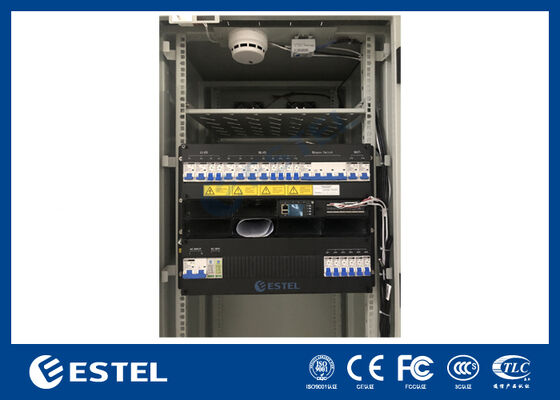

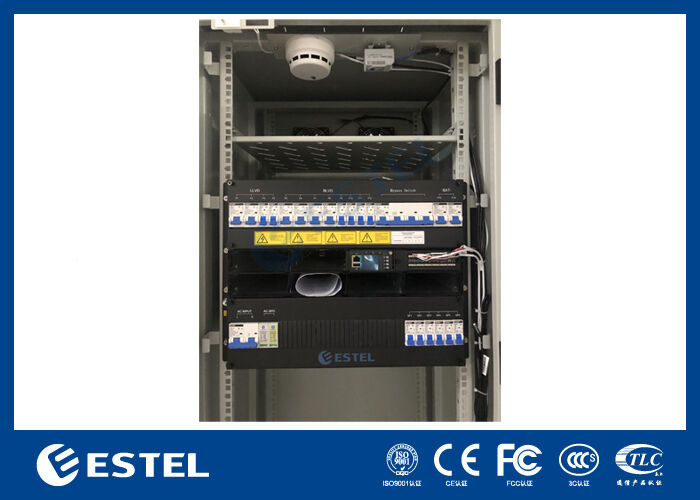

ET7575200A-38U-18kW/300A - это наружный телекоммуникационный силовой шкаф, специально разработанный для приложений на телекоммуникационных площадках, он обеспечивает интеллектуальное управление энергией для операторов телекоммуникаций,обеспечение стабильного электроснабжения критических телекоммуникационных услуг, и сэкономить клиенту операционные расходы.
2. Параметры 18 кВт системы корректировки

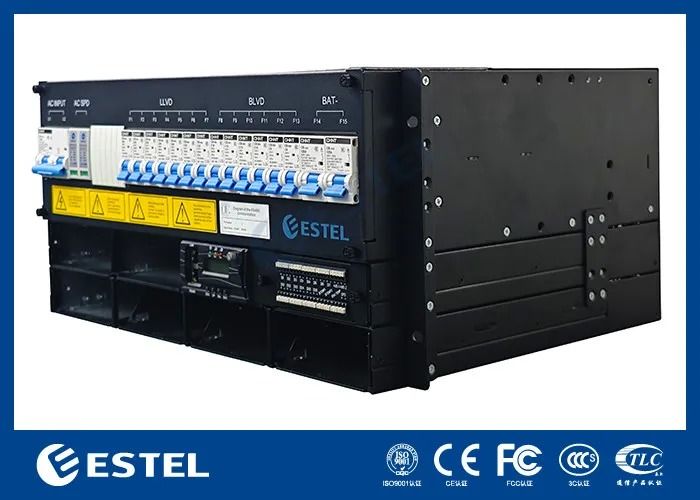

Эта 18кВ 300А система питания выпрямителя обеспечивает 6 слотов для модулей выпрямителя, горяче-заменяемый,Заказчик может установить от 2 до 6 модулей ректификатора мощностью 3 кВт на основе общей мощности нагрузки и будущего плана расширенияКлиент также может выбрать модули мощностью 4 кВт для более мощной энергосистемы, которая может достигать максимальной общей мощности 24 кВт.
Для системы мощностью 18 кВт с 6 модулями мощностью 3 кВт параметры системы:
| Положение | Параметр | |
| Физические | Размер | W=482,6 мм, D=350,6 мм, H=8U |
| Установка | 19 ¢ | |
| Кабельное маршрутизация | Нижняя часть и верхняя часть | |
| Услуги по обслуживанию | Фронтальное обслуживание, подлежащее горячей замене | |
| Степень IP | IP20 | |
| Распределение переменного тока | Ввод | 1-фазный, 220ВА |
| Вводный MCB | 2× 125A/3P | |
| Частота | 45-65 Гц, номинальное значение: 50/60 Гц | |
| СПД переменного тока | 20kA/40kA, 8/20μs | |
| Выходной ток переменного тока | / | |
|
Электричество постоянного тока Распределение |
Выпуск | -43VDC до -58VDC, номинальная мощность: -53.5VDC |
| Максимальная вместимость | Система выпрямления 18 кВт (6 × 3 кВт); | |
| Аккумуляторные MCB | 2× 125A/1P | |
| МКБ нагрузки | LLVD: 2× 125A/1P, 2× 63A/1P | |
| BLVD: 4× 125A/1P, 4× 63A/1P | ||
| Одночастотный СПД | 10kA/20kA, 8/20μs | |
|
Корректировщик Модуль |
Входное напряжение | 85VAC - 300VAC, номинальное значение: 220VAC |
| Эффективность | ≥ 96% (96,6% для опции) | |
| Номинальная выходная мощность | 3000 Вт | |
| Размер | W=106,5 мм, D=286 мм, H=1U | |
| Охлаждение | Принудительное охлаждение воздухом | |
| Фактор мощности | ≥ 0,99 @220VAC, 20% - 100% нагрузки | |
|
Сила Контроль |
Контроллер | MC2900 |
| Порты связи | LAN, USB, RS485, SNMP | |
3. Параметры 38U IP65 наружного силового корпуса
| Абинет | Модель | ET7575200A-38U |
| Степень IP | IP65 | |
| Внешние измерения | 2000 (H) × 750 (W) × 750 (D) мм | |
| Внутреннее пространство | 19 ‰, 38 U | |
| Материал | Оцинкованная стальная плитка | |
| Изоляция | С | |
| Дверь | Одна входная дверь. | |
| Закрыть | Трехточечный замок | |
| Застежка | Внутренний панцирь | |
| Покрытие | Покрытие полиэстером в виде порошка | |
| Цвет | Настраиваемый | |
| Кабельное маршрутизация | Внизу | |
| Установка | Подъемники | |
| Охлаждение | Кондиционер | 1000 Вт DC48 В |
| Теплообмен | 80 кВт, 100 кВт и т.д. | |
| Система вентилятора | Система аварийных вентиляторов с регулятором температуры | |
| Телекоммуникационная энергосистема | Подставка питания | 3U ~ 10U |
| Модули выпрямителя | 3 или 4 кВт | |
| Солнечные модули | Модели высокоэффективных выпрямителей для выбора | |
| Контроллер | MC2900 | |
| Коробка распределения энергии | Необязательно | |
| PDU | Необязательно |
4Преимущества наружной телекоммуникационной энергосистемы
- Модульная структура
- Экономичное
- Настраиваемый
- Быстрое развертывание
- Легкая установка
- Интеллектуальное управление
-
