Уличный силовой шкаф Telecom Power System IP65 с выпрямителями 12 кВт 200 А
Детали продукта
IP65 наружная телекоммуникационная система питания
,12 кВт телекоммуникационная электростанция
,Система питания 200А-прямителей
Наружная телекоммуникационная система питания IP65 Наружная установка питания с корректировщиками мощностью 12 кВт 200 А
1Внедрение наружной телекоммуникационной энергосистемы IP65 с наружным энергообеспечением с 12 кВт 200 А ректификаторами
ET7575200A-38U-12kW/200A - это наружный шкаф, который может обеспечивать стабильное питание для телекоммуникационного оборудования, защищая при этом оборудование клиента от повреждений и экстремальных погодных условий.обеспечивает стабильное и качественное постоянное питание для телекоммуникационного ИТ-оборудования.Шкаф является идеальным решением для физических соединений наружного телекоммуникационного оборудования, которое нуждается в постоянном питании.
2. Параметры 12кВт системы питания ректификатора
Телекоммуникационные энергосистемы являются индивидуальными продуктами, мощность ректификатора, мощность солнечной энергии, входные прерыватели, прерыватели LLVD & BLVD и бренды прерывателей все основаны на требованиях клиента.

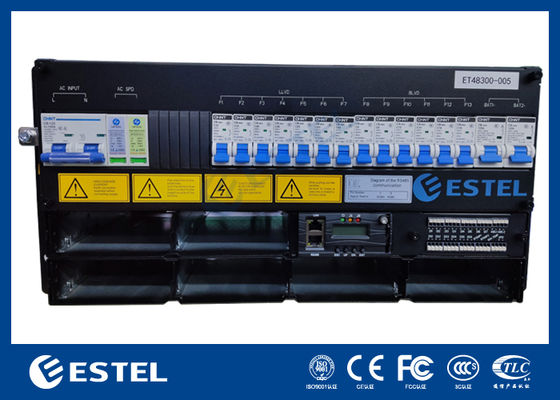

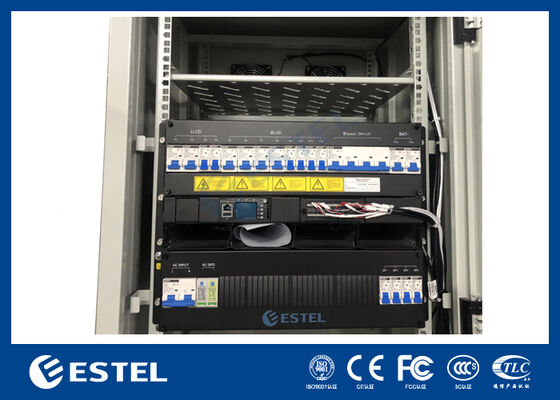

Система питания для этого шкафа питания представляет собой 12 кВт 200А чистый выпрямитель, параметры которого указаны в таблице ниже.
| Положение | Параметр | |
| Физические |
Размер |
W × D × H = 482,6 mm × 350,6 mm × 8U (H) |
|
Вес |
≤ 42 кг (без модулей) |
|
|
Установка |
19 ′′ стандартная стойка для установки |
|
|
Кабельное маршрутизация |
Нижняя часть и верхняя часть |
|
|
Услуги по обслуживанию |
Фронтальное обслуживание, подлежащее горячей замене |
|
|
Степень IP |
IP20 | |
| Распределение переменного тока |
Ввод |
1-фазный, 220ВА |
|
Вводный MCB |
2× 125A/3P |
|
|
Частота |
45-65 Гц, номинальное значение: 50/60 Гц |
|
|
СПД переменного тока |
20kA/40kA, 8/20μs |
|
|
Выходной ток переменного тока |
/ | |
|
Электричество постоянного тока Распределение |
Выпуск |
-43VDC до -58VDC, номинальная мощность: -53.5VDC |
| Максимальная вместимость | Система выпрямления мощностью 12 кВт (4 × 3 кВт); | |
|
Аккумуляторные MCB |
2× 125A/1P |
|
| МКБ нагрузки |
LLVD: 2× 125A/1P, 2× 63A/1P |
|
|
BLVD: 4× 125A/1P, 4× 63A/1P |
||
|
Одночастотный СПД |
10kA/20kA, 8/20μs |
|
|
Корректировщик Модуль |
Входное напряжение |
85VAC - 300VAC, номинальное значение: 220VAC |
|
Эффективность |
≥ 96% |
|
|
Номинальная выходная мощность |
3000 Вт |
|
|
Рабочая температура |
-40°C до +75°C (50°C @полной загрузки) |
|
|
Размер |
W × D × H = 106,5 mm × 286 mm × 41,5 mm (1U) |
|
|
Вес |
≤ 2,1 кг |
|
|
Охлаждение |
Принудительное охлаждение воздухом |
|
|
Фактор мощности |
≥ 0,99 @220VAC, 20% - 100% нагрузки |
|
|
Сила Контроль |
Ввод сигнала |
Четырехнаправленный ИИ (3 датчика температуры батареи, 1 датчик температуры окружающей среды); 8-сторонняя дифференциация; |
|
Выход сигнализации |
8-сторонний DO |
|
|
Порты связи |
LAN, USB, RS485, SNMP |
|
|
Режим отображения |
ЖК | |

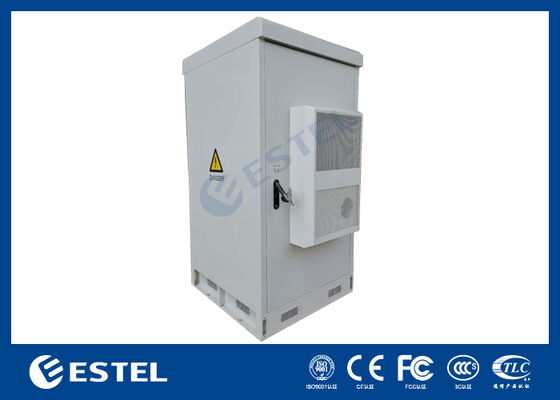

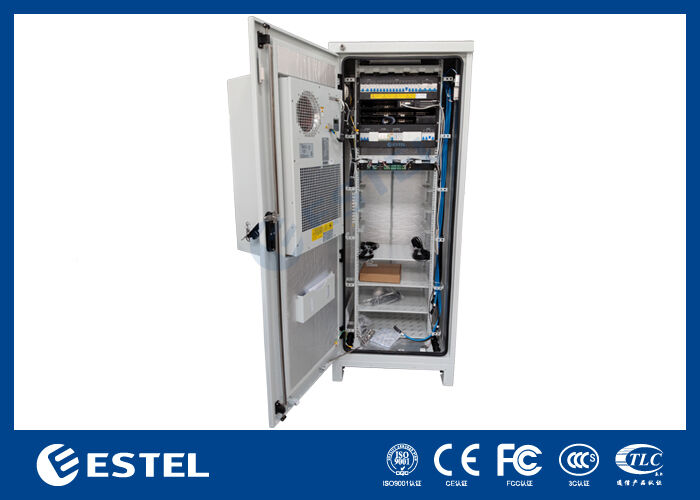

3. Параметры 38U IP65 наружного силового корпуса
1) Особенности шкафа:
| Конфигурация | Положение | Технический параметр |
| Кабинет | Модель | ET7575200A-38U |
| Уровень защиты | IP55 | |
| Внешнее измерение | H750mm × W750mm × D2000mm (можно настроить) | |
| Внутреннее измерение | 19 дюймовый рельс, 35U | |
| Материал | Оцинкованная сталь, внутренняя плита:1.0 мм, наружная плита: 1,2 мм, толщина основания: 2,0 мм, двойная стена | |
| Изоляция | ПЭК | |
| Покрытие | Покрытие полиэстером в виде порошка | |
| Цвет | RAL7035 | |
| Закрыть | Трехточечная система блокировки | |
| Застежка | Внутренний шарнир | |
| Варианты установки | Полы с монтажными принадлежностями | |
| Кабельное маршрутизация | Кабель в и из нижней части шкафа | |
| Услуги по обслуживанию | Одна входная дверь. | |
| Охлаждение | Мощность охлаждения | 1500 Вт |
| Электрическое питание | 48VDC | |
| PDU | Распределитель электроэнергии | 125А 6-сторонняя розетка Великобритании |
| датчики | Дверный датчик, датчик воды, датчик температуры и влажности, датчик дыма | |
| Прочие | Освещение | Светодиодная лампа: 48VDC с переключателем |
| Экология | Рабочая температура | -40 °C ~ +55 °C (+ солнечное излучение) |
| Температура хранения | -40°C~+70°C | |
| Рабочая влажность | 5%~95% (без конденсации) | |
| Рабочая высота | 0 ~ 4000 метров | |
2) Особенности защиты:
- Полная защита от пыли, масла и других не коррозионных материалов
- Полная защита от контакта с закрытым оборудованием
- Защита от воды, до воды, выброшенной на корпус из любой стороны
- Доступны в виде настенных, свободно стоящих, канавных и телеграфных столбов
- Доступны услуги по шелкопрофилированию логотипов, анодированию или гравировке
4. Приложения наружной телекоммуникационной энергосистемы IP65 наружной энергообеспечения с 12 кВт 200 А корректировщики
Наружный шкаф широко используется в телекоммуникационных операторов, мобильных телекоммуникационных площадках, небольших приютах на открытом воздухе, железнодорожных электроуправляющих шкафах, базовых станциях связи,станции обнаружения наружного воздуха, солнечные шкафы управления и т.д.
-
