Электроэнергетическая панель 30 кВт Электроэнергия с корректировкой и солнечная энергия Гибридная постоянная ток Электроэнергетическая система

Электроэнергетическая панель 30 кВт Электроэнергия от ректификатора и солнечная энергия Гибридная постоянная ток Электроэнергетическая система

1Обзор электроэнергетической системы ESTEL Telecom

Электрический шкаф ESTEL с гибридной энергией в основном состоит из наружного шкафа, электрической системы телекоммуникаций, энергораспределительного блока, системы охлаждения и блока мониторинга окружающей среды.Этот тип шкафа может быть настроим, и его конфигурации основаны на разных потребностях разных клиентов.

• Наружный шкаф
• Телекоммуникационная энергосистема
• Распределитель электроэнергии
• Система охлаждения
• Отдел мониторинга окружающей среды
• Аккумуляторы
• Инвертор
• И так далее.

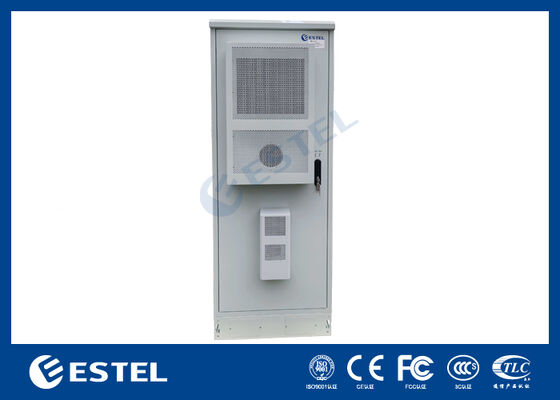

2. Особенности наружного шкафа

• Модель: ET7575200A-38U
• Размер: 750*750*2000 мм
• Материал: гальванизированная стальная плита

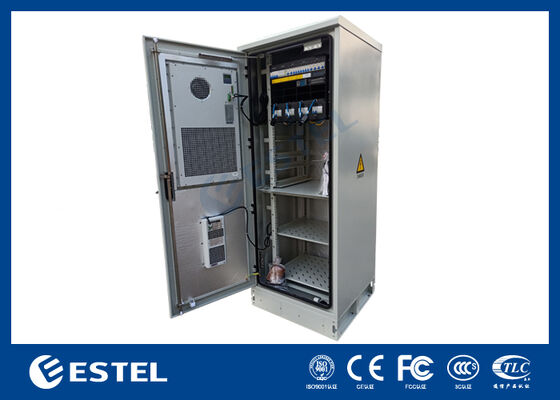

• Пространство: два отсека, верхний отсек для телекоммуникационной энергосистемы, нижний отсек для батарей
• Дверь: одна входная
• Замок в трех точках
• Завесы: встроенные завесы
• Покрытие: Покрытие полиэстером в виде порошка
• Цвет: RAL7035
• Установка: на полу

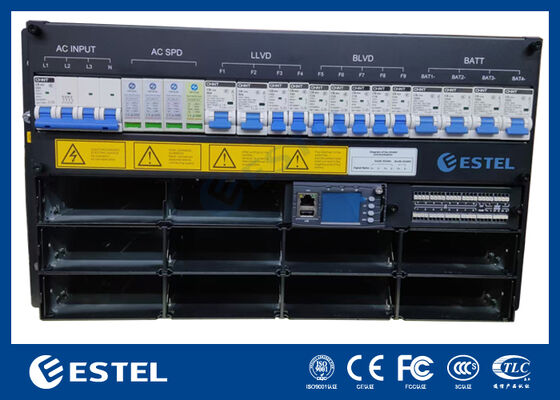

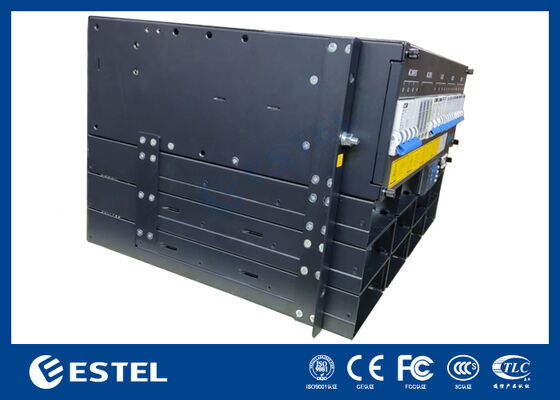

3. Особенности телекоммуникационной энергосистемы

• Энергетические ресурсы: сетевая энергия и солнечная энергия
• Мощность энергосистемы: максимум 30 кВт (10× 3 кВт)
• Вводная мощность: 220ВАК, однофазная
• Выходной ток постоянного тока: 48VDC
• Прерыватели нагрузки: 63A, 32A, 16A, 10A (в соответствии с требованиями заказчика)
• Аккумулятор: литий-ионный, свинцовая кислота
• Поддерживающие розетки

4. Особенности ПДУ

Имеются PDU с розетками разных стандартов, с возможностью различных классов компонентов SPD.

5. Особенности системы охлаждения

ESTEL предоставляет различные системы охлаждения, основанные на климатических характеристиках страны клиента, данных теплоотведения ИТ-оборудования и условиях электроснабжения проекта клиента.

• Кондиционер 110VAC, 220VAC, охлаждающий от 500 до 5000 Вт
• Кондиционер с температурой -48 ВДС, охлаждающий от 300 до 3000 Вт
• Теплообменник 220VAC & -48VDC, с мощностью теплопередачи от 80 до 190 Вт/К
• Комбинированные кондиционеры 220VAC и -48VDC, с охлаждающей мощностью от 800 до 5000 Вт

6Особенности мониторинга окружающей среды

• С встроенным модулем беспроводной связи 4G (не включен в стандартную версию)
• Поддержка передачи Ethernet;
• Многочисленные серийные порты RS-485, поддержка интеграции интеллектуальных протоколов нескольких марок источника питания, кондиционера, аккумулятора BMS, ect.
• Многочисленные порты ввода и вывода значений сигнала AI/DI/DO
• Поддержка нескольких спутниковых систем: GPS, Beidou (не включен в стандартную версию)
• Все порты оборудованы EMI, EMS и защитой от молнии.
• питание от -36VDC до -72VDC
• 1U стандартная стойка для установки
• Поддержка мобильных телефонов APP однокновенной доставки и обслуживания (По желанию, не входит в стандартную версию)
• Поддержка локальной доставки и технического обслуживания, обновления локального прошивки и обновления от удаленного через сеть
• Соответствовать спецификациям нескольких операторов (China Mobile и т.д.), вышек компаний и т.д. для B интерфейс полевой платформы надзора и платформы питания
