Телекоммуникационная система корректировки для телекоммуникаций с удаленным управлением и управлением

Обзор продукции

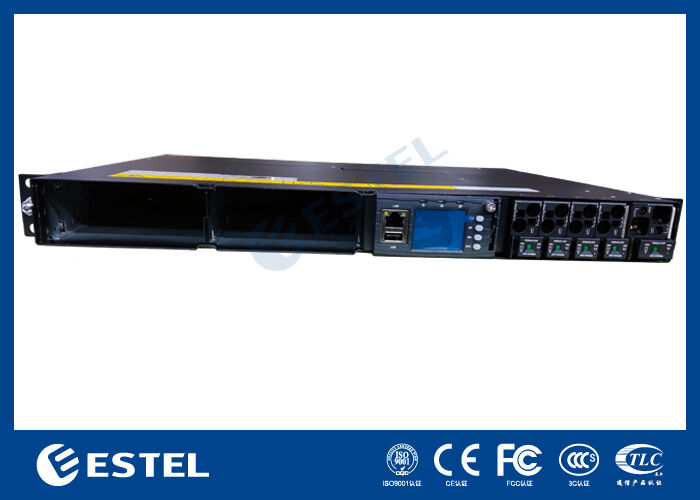

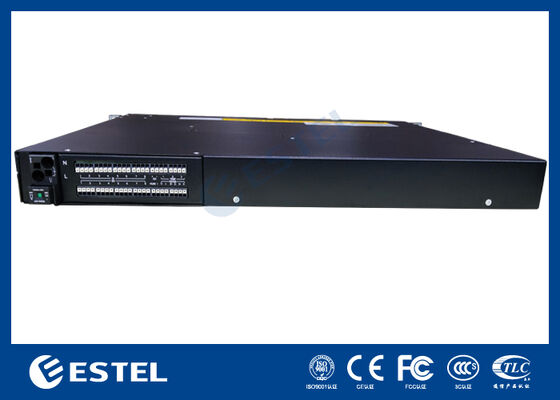

Система питания ET4860-M3J21 обеспечивает высокопроизводительное, устойчивое решение питания постоянным током, разработанное специально для телекоммуникационной инфраструктуры, операций центров обработки данных,и промышленные приложения, требующие надежного распределения постоянного токаОн принимает однофазный вход 220VAC и обеспечивает стабильный выход постоянного тока, регулируемый от ¥43VDC до ¥58VDC, с номинальной рабочей точкой ¥53.5VDC.эта система надежно поддерживает высокопроизводительные установки при достижении эффективности преобразования мощности более 96%.

Система имеет модульную и избыточную конструкцию и поддерживает до 2*3000 Вт модулей выпрямителей, сконфигурированных для N+1 избыточности, причем каждый компактный модуль весит менее 2 кг.Выпрямители используют принудительное охлаждение воздухом, достичь почти единого коэффициента мощности (≥ 0,99), и поддерживать низкое общее гармоническое искажение (THDi ≤ 5%) для эффективного и чистого преобразования мощности.и защиту от проникновения IP20, шасси 6U, устанавливаемое на стойке, подчеркивает безопасность эксплуатации, простоту обслуживания и простую интеграцию в стандартные 19-дюймовые шкафы.

Система

• Размеры: 482,0 ((W) × 350,0 ((D) × 1U ((H)

• Масса: ≤ 10 кг (без выпрямителей)

• Режим охлаждения: естественное охлаждение

• Режим установки: устанавливается на 19-дюймовой стойке или внутри шкафа

• Режим кабелирования: верхний вход и верхний выход

• Режим технического обслуживания: переднее обслуживание, изменение класса поддерживающего модуля

• Уровень защиты: IP20

Распределение переменного тока

• Режим ввода:220VAC однофазный, 63A/1PN

• Частота ввода: 4566Hz, номинальное значение: 50Hz/60Hz

Распределение постоянного тока

• Выходное напряжение: ¥43 ~ ¥58VDC, номинальное значение: ¥53.5VDC

• Максимальная вместимость:6 кВт ((2*3 кВт, N+1 избыточность)

• Отключатели батарей:1*100A/1PN

• Нагрузочные прерыватели:BLVD:2*32A/1PN+2*63A/1PN

Корректировщик

• Входное напряжение:85VAC ~ 300VAC, номинальный 220VAC

• Эффективность: >96%

• Номинальная мощность: 3000 Вт (176 300 ВАК)

• Рабочая температура: 40 °C ~ +75 °C (полное действие ниже 50 °C)

• Размер: 106,5 мм (W) × 286 мм (D) × 41,5 мм (H) (1U/H)

• Масса: ≤ 2 кг

• Режим охлаждения: принудительное охлаждение

• Коэффициент мощности: ≥0.99

• THD: ≤ 5%

• Выход постоянного тока: ¥43 ~ ¥58VDC, номинальный ¥53,5VDC, максимум 55A

Контроллер

• Модель: MC2900

• Ввод сигнала: 4 AI (3 температуры окружающей среды, 1 влажность), 8 DI

• Выход сигнализации: 8 сухой контакт

• Порт связи: RS232/485, SNMP

• Режим отображения: LCD

Экология

• Тепловая температура работы: 40 °C - + 65 °C (полное действие ниже 50 °C)

• Температура хранения: 40 °C - + 70 °C

• Рабочая влажность: 5% ~ 95% (неконденсирующая)

• Высота: 0 ~ 3000 м (если высота находится в диапазоне от 2000 до 3000 м, максимальная рабочая температура снижается на 1 °C по мере увеличения высоты на 200 м.)
