Системы телекоммуникационного выпрямителя DC48V 3U BTS с дистанционным мониторингом RS485

Обзор телекоммуникационной выпрямительной системы BTS высотой 3U

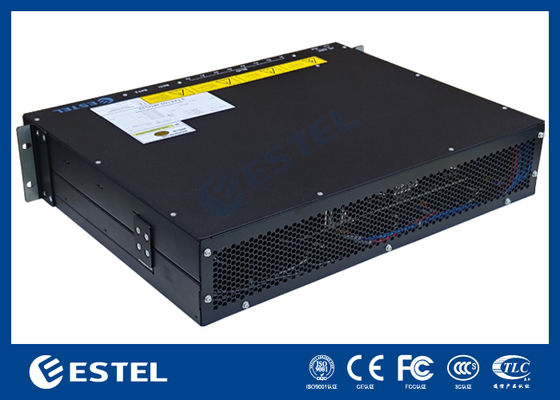

ET48300-M5E63 — это стоечная система электропитания постоянного тока, разработанная ESTEL, обеспечивающая высокопроизводительное и отказоустойчивое решение для питания постоянного тока, разработанное специально для телекоммуникационной инфраструктуры, работы центров обработки данных и промышленных приложений, требующих надежного распределения питания постоянного тока. Он принимает напряжение 380 В переменного тока (совместимо с однофазным и трехфазным напряжением) и обеспечивает стабильный выход постоянного тока, регулируемый в диапазоне от –43 В постоянного тока до –58 В постоянного тока, с номинальной рабочей точкой –53,5 В постоянного тока. Предлагая максимальную выходную мощность 18 кВт, эта система надежно поддерживает установки с высокими требованиями, обеспечивая при этом эффективность преобразования энергии, превышающую 96%.

Распределительная панель постоянного тока оснащена аккумуляторными выключателями на 1*250 А и включает функции LLVD и BLVD для безопасного и гибкого управления питанием. Интеллектуальность системы обеспечивается специальным контроллером с 3 аналоговыми входами датчиков, 7 цифровыми входами состояния и 6 настраиваемыми сигнальными реле с сухими контактами. Удаленный мониторинг и управление осуществляются через интерфейсы RS232/485 и SNMP, а встроенный ЖК-дисплей позволяет локально просматривать состояние и настраивать его.

Спецификация переменного токаТелекоммуникационной выпрямительной системы высотой 3U BTS

Режим ввода:380 В переменного тока, совместимо как с однофазными, так и с трехфазными конфигурациями.

Входная частота:от 45 Гц до 65 Гц (номинальная частота 50 Гц/60 Гц)

Спецификация постоянного токаТелекоммуникационной выпрямительной системы высотой 3U BTS

Выходное напряжение:От -43 В до -58 В постоянного тока (номинальное значение -53,5 В постоянного тока)

Максимальная емкость:18 кВт (6 выпрямительных модулей по 3 кВт, резервирование N+1)

Выключатель батареи:1 х 250 А

Выключатели нагрузкиТелекоммуникационной выпрямительной системы высотой 3U BTS

ЛЛВД:1 x <125A/1PN (зарезервировано)

БУЛЬВАР:6 x ≤63A/1PN + 2 x ≤125A/1PN (зарезервировано)

Выпрямительный модульТелекоммуникационной выпрямительной системы высотой 3U BTS

Входное напряжение:85 В переменного тока ~ 300 В переменного тока (номинальное напряжение 220 В переменного тока)

Эффективность:>96%

Номинальная мощность:3000 Вт (176~300 В переменного тока)

Режим охлаждения:Принудительное охлаждение

Коэффициент мощности:≥0,99

КНИ:≤5%

Выход постоянного тока:-43 ~ -58 В постоянного тока (номинальное значение -53,5 В постоянного тока), максимум 55 А

Структура телекоммуникационной выпрямительной системы BTS высотой 3U
