SNMP RS232 RS485 Индивидуальные телекоммуникационные системы питания для наружной связи

Обзор системы питания постоянного тока BTS Cabainet мощностью 30 кВт

Стоечная система электропитания постоянного тока ET48500 представляет собой решение высокой плотности преобразования энергии операторского класса, предназначенное для основных телекоммуникационных узлов, центров обработки данных корпоративного класса и промышленных объектов, где бесперебойное питание постоянным током не подлежит обсуждению. Он принимает однофазное входное напряжение 220 В переменного тока через задние медные шины (без встроенного автоматического выключателя) и обеспечивает регулируемый выход постоянного тока, регулируемый от –43 В постоянного тока до –58 В постоянного тока, номинально установленный на уровне –53,5 В постоянного тока. Масштабируемая до полной выходной мощности 30 кВт, система достигает эффективности преобразования более 96% во всем рабочем диапазоне, помогая сократить потери энергии и снизить общую стоимость владения.

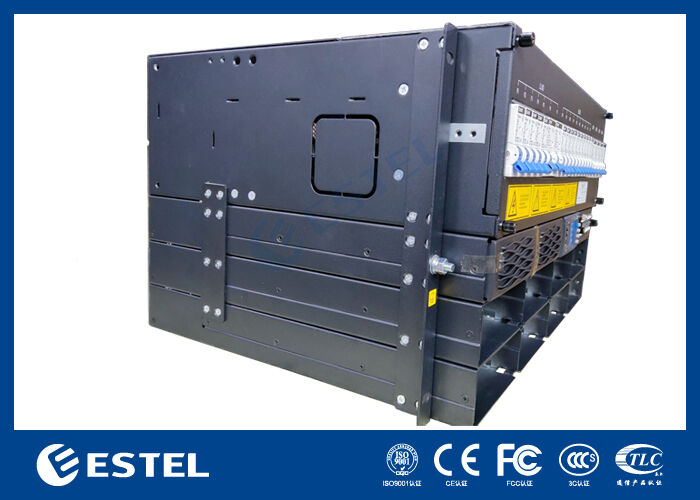

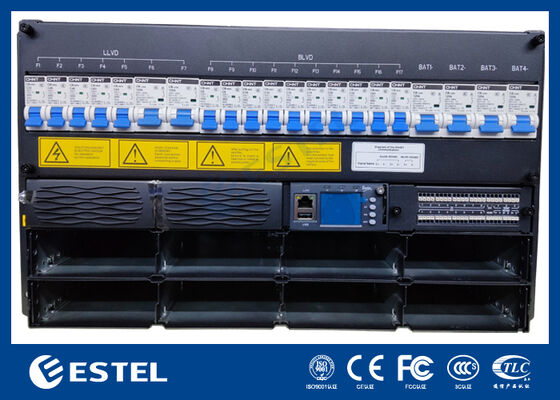

Построенная на полностью модульной и отказоустойчивой платформе, система поддерживает до десяти выпрямительных модулей мощностью 3000 Вт в конфигурациях N+1 или с расширенным резервированием. Каждый модуль с возможностью горячей замены весит менее 2 кг и использует принудительное воздушное охлаждение вместе с активной коррекцией коэффициента мощности (≥0,99) и низким общим гармоническим искажением (THDi ≤5%), что обеспечивает как стабильность сети, так и высокое качество выходного постоянного тока. Вся сборка помещена в шасси высотой 6U, предназначенное для интеграции без использования инструментов в стандартные 19-дюймовые шкафы. Доступ с передней стороны обеспечивает быструю замену и обслуживание модулей, а медные шины на задней стороне обеспечивают чистоту сильноточных кабелей. Корпус со степенью защиты IP20 обеспечивает базовую механическую защиту во время установки и эксплуатации.

Сценарии примененияСистема питания постоянного тока BTS Cabainet мощностью 30 кВт

• Макробазовые станции 5G

• Микробазовые станции 5G

• Базовые станции 4G LTE

• Распределенные антенные системы (DAS)

• Удаленные радиоблоки (RRU) / Блоки базового диапазона (BBU)

• Центральные офисы телекоммуникаций

Особенности системы электропитания постоянного тока BTS Cabainet мощностью 30 кВт
