Интегрированная стоечная система электропитания постоянного тока ET48600 высотой 6U, мощностью 36 кВт представляет собой компактное решение для преобразования постоянного тока операторского класса, предназначенное для центральных телекоммуникационных офисов, центров обработки данных среднего и крупного масштаба, а также промышленных объектов, требующих бесперебойного питания постоянного тока. Работая от однофазной сети переменного тока напряжением 220 В без встроенного автоматического выключателя, он использует задние медные шины для проводки и обеспечивает точную регулировку выходного напряжения постоянного тока в диапазоне от –43 В до –58 В с номинальной настройкой –53,5 В. При пиковой мощности 36 кВт система стабильно достигает эффективности преобразования, превышающей 96% в широком спектре нагрузки, что снижает как затраты на электроэнергию, так и потребности в охлаждении.

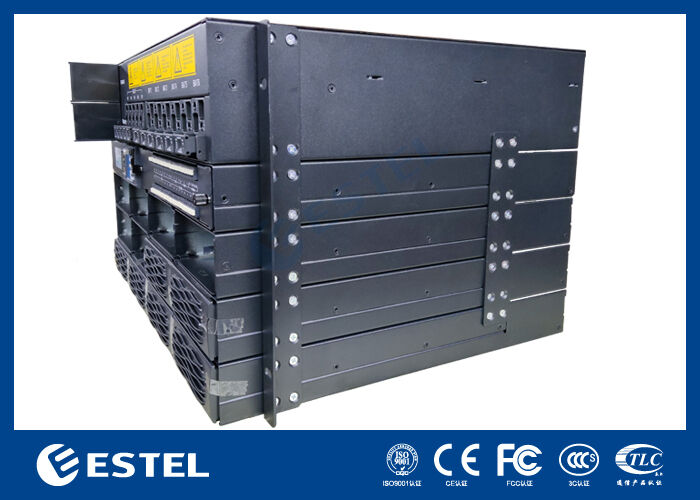

Структурателекоммуникационной системы питания ET48600, 48 В постоянного тока, 600 А

• Высота 6U– подходит для стандартных 19-дюймовых стоек

• Естественное охлаждение– отсутствие вентиляторов, бесшумная работа, отсутствие попадания пыли

• Верхние входные и верхние выходные кабели– чистый передний доступ, траншея в полу не требуется

• Фронтальное обслуживание и горячая замена модульного уровня– все обслуживание спереди, зазор сзади не требуется

• защита IP20– безопасен для помещений с оборудованием и укрытий

Вход переменного токателекоммуникационной системы питания ET48600, 48 В постоянного тока, 600 А

• Однофазный 220 В переменного тока– нет встроенного автоматического выключателя

• Проводка задней медной шины– прямое распределение для многошкафных систем

• Частота 45 ~ 65 Гц– Совместимость с генератором и сетью

Выход постоянного токателекоммуникационной системы питания ET48600, 48 В постоянного тока, 600 А

• Выход -43~-58В постоянного тока(номинальное значение -53,5 В постоянного тока)

• Максимальная мощность 36 кВт– 12 выпрямительных модулей по 3 кВт

• Резервирование N+1– полная мощность с 11 модулями

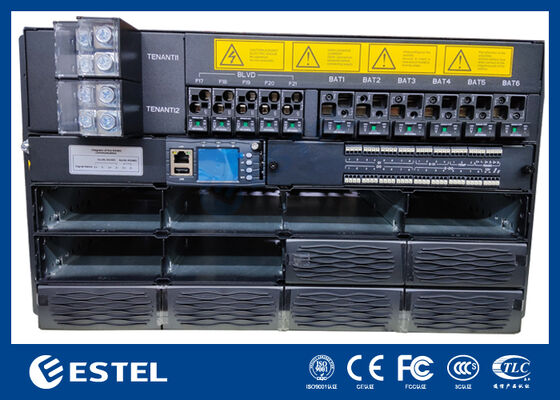

Аккумулятор и распределение нагрузкителекоммуникационной системы питания ET48600, 48 В постоянного тока, 600 А

• 6 аккумуляторных выключателей 125А/1П– поддерживает до 6 независимых комплектов батарей

• ЛЛВД1 и ЛЛВД2:Клеммные колодки на 300 А – подключение внешних распределительных коробок расширения

• БУЛЬВАР:3 х 6А/1ПН + 1 х 10А/1ПН + 1 х 16А/1ПН

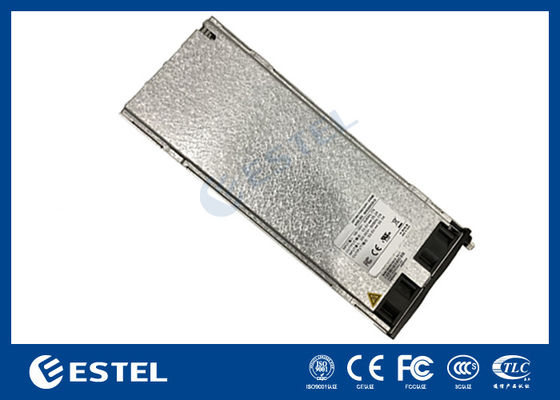

Выпрямительный модультелекоммуникационной системы питания ET48600, 48 В постоянного тока, 600 А

• Сверхширокий вход 85–300 В переменного тока– работает при сильных провалах в сети

• >96% эффективность– низкое тепловыделение, низкие эксплуатационные расходы

• 3000 Вт в 1U– высокая удельная мощность

• -40℃~+75℃ работа- полная мощность ниже 50 ℃

• Принудительное охлаждение– независимо от естественного охлаждения шасси

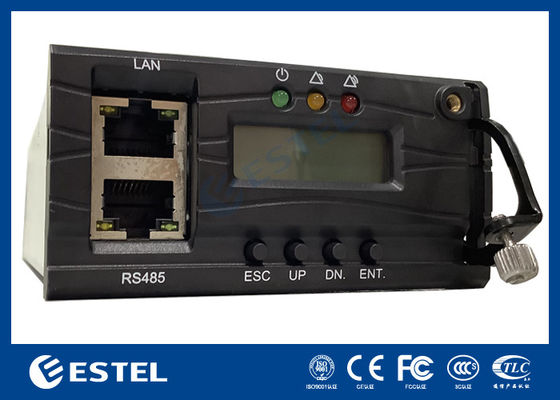

Контроллер и плата ввода-выводателекоммуникационной системы питания ET48600, 48 В постоянного тока, 600 А

• 3 х ИИ(контроль температуры окружающей среды)

• 8 х DI + 4 х E-DI– Всего 12 цифровых входов

• 8 х ДО + 8 х Э-ДО– Всего 16 тревожных выходов

• RS485 и SNMP– удаленное управление по двум протоколам

• ЖК-дисплей– локальный статус и конфигурация
