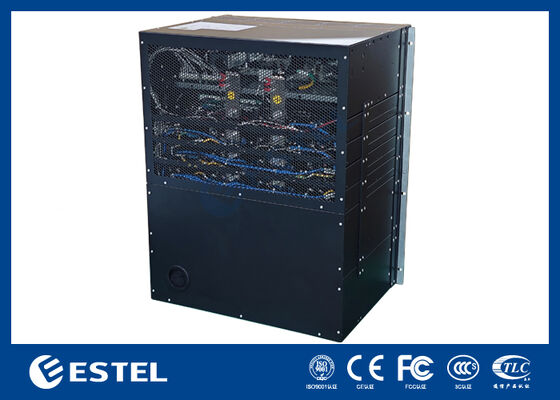

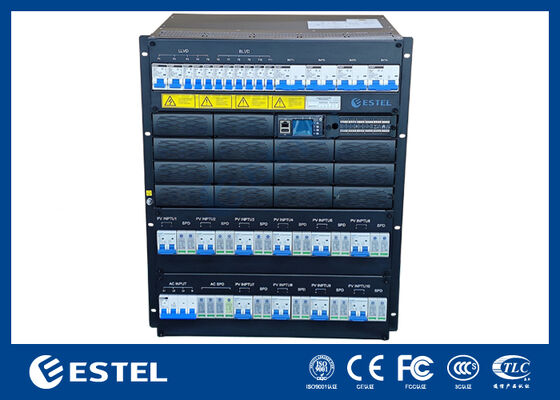

13U гибридная телекоммуникационная силовая установка с солнечной энергией 30 кВт и выпрямительной мощностью 16 кВт

Гибридное энергетическое телекоммуникационное энергетическое ядро с солнечной фотоэлектрической энергией мощностью 30 кВт и корректировкой мощностью 16 кВт

1Внедрение гибридной энергетической телекоммуникационной энергетики

ET48500-H7E413 - это встроенная система питания, предназначенная для подачи питания -48VDC на коммуникационное оборудование, его максимальный выходный ток составляет 500A.

Он сконфигурирован с солнечными модулями мощностью 30 кВт, которые преобразуют фотоэлектрическую энергию в стабильное напряжение 48 Вдц.который может обнаруживать напряжение генерации энергии солнечной панели, и отслеживать значение напряжения и тока, чтобы достичь максимальной мощности модуля для максимального использования солнечной энергии.

Он также сконфигурирован с модулями выпрямления мощностью 16 кВт, которые преобразуют питание сети 380ВАЦ в стабильное напряжение 48ВДЦ. Модуль выпрямления может обеспечивать высококачественное питание оборудования связи типа постоянного тока,также может заряжать батареи в качестве резервного энергии.

2Особенности гибридной энергетики телекоммуникационного энергоносителя

• Входное напряжение переменного тока: 380VAC; широкий диапазон напряжения для каждой фазы: от 85VAC до 300VAC;

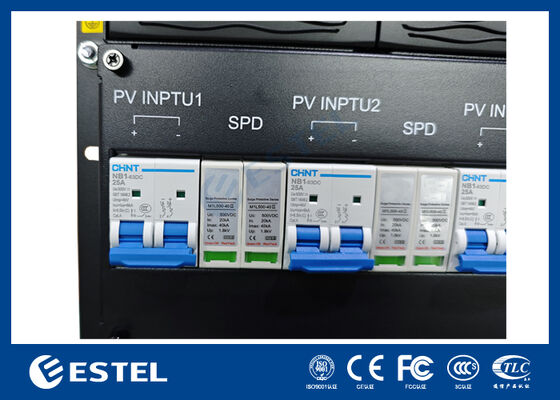

• Широкий диапазон входного напряжения PV: от 120VDC до 425VDC (начальное напряжение >160VDC);
• Комплексные функции управления батареями;
• Сетевой дизайн, обеспечивает 3× RS485 интерфейсы, 1× RJ45 интерфейс зарезервирован;

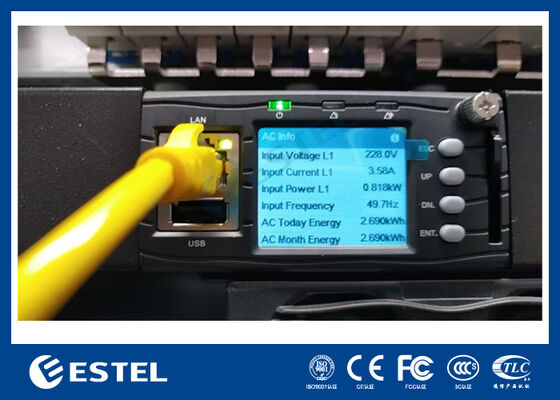

• Поддержка работы с ЖК-интерфейсом и кнопками;
• Поддерживать горячую замену модулей выпрямителя и солнечных модулей;
• Коэффициент мощности модуля выпрямления до 0.99.

3. Конфигурация системы

4. Принципы работы системы

1) Электроснабжение переменного тока

Входная мощность переменного тока в модули выпрямителя через распределительный блок переменного тока, а модули выпрямителя преобразуют мощность переменного тока в мощность -48 Вдц,затем подает энергию на несколько нагрузок через блок распределения питания постоянного тока.

2) Фотоэлектрическое питание

Система внедряет зеленую солнечную энергию. фотоэлектрические модули преобразуют солнечную энергию в энергию -48VDC и направляют ее непосредственно в распределительный блок постоянного тока.фотоэнергия будет использоваться в качестве первоочередной энергии для питания грузов и зарядки батарей, обеспечивая экономию энергии и сокращение выбросов.

3) Зарядка и разрядка батареи

Когда переменное питание является нормальным, модули выпрямителя не только подают энергию на постоянный ток, но и обеспечивают зарядный ток в батареи.модули выпрямителя прекращают работуПосле восстановления питания переменного тока модули выпрямителя начинают подавать энергию на постоянные нагрузки.также заряжать батареи для пополнения потребляемой энергии.

4) Интеллектуальный мониторинг и управление

Как "мозг" телекоммуникационной энергосистемы, модуль мониторинга в режиме реального времени отслеживает рабочее состояние различных компонентов энергосистемы и выполняет соответствующее интеллектуальное управление.Если есть какие-то аномалии, модуль мониторинга своевременно сообщает сигналы тревоги, чтобы обеспечить безопасность и стабильность питания.
