48V90A 94% Compac DC Smart Power Supply Solution для телекоммуникационной инфраструктуры
Детали продукта
Электрическое питание для телекоммуникаций 48V90A
,94% эффективное решение для подачи постоянного тока
,компактная система электроснабжения телекоммуникационной инфраструктуры
48В90А94% Интеллектуальный источник питания постоянного тока Compac для телекоммуникационных центров обработки данных
Обзор продуктаизСистема питания постоянного тока 48 В, 90 А
Выпрямитель серии ET представляет собой систему питания постоянного тока 48 В, 90 А, работающую при напряжении 48 В, разработанную для обеспечения надежного распределения электроэнергии для телекоммуникационной инфраструктуры, центров обработки данных и промышленных приложений, где бесперебойная работа имеет решающее значение. Он работает от однофазного входного напряжения 220 В переменного тока и обеспечивает жестко регулируемый выходной ток постоянного тока в диапазоне от –43 В до –58 В постоянного тока с номинальным значением –53,5 В постоянного тока. Достигая эффективности преобразования более 94% даже при полной нагрузке, эта система идеально подходит для энергоэффективных установок с высокой плотностью размещения.
Разработан для непрерывной работы с модульной гибкостью
Разработанная с учетом резервирования, система поддерживает до трех выпрямительных модулей мощностью 1740 Вт с возможностью горячей замены в конфигурации N+1. Каждый модуль весит менее 1,5 кг и использует принудительное воздушное охлаждение для стабильного управления температурой. Благодаря усовершенствованной коррекции коэффициента мощности (≥0,99) и низкому общему гармоническому искажению (THDi ≤5%) он обеспечивает чистую выходную мощность, одновременно сводя к минимуму нагрузку на входное оборудование. Устройство размещено в 19-дюймовом шасси высотой 2U, монтируемом в стойку, со степенью защиты IP20, что обеспечивает доступ для обслуживания с передней стороны и удобную прокладку кабелей сверху.
Спецификация выпрямительной системы постоянного тока 48 В, 90 А
| Тип | Телекоммуникационный блок распределения питания постоянного тока 48 В | |||
| Общий | Размер | 482 мм*350 мм*2U (ширина*глубина*высота) | ||
| Масса | ≤11 кг (без выпрямителей) | |||
| Метод охлаждения | Естественное охлаждение | |||
| Способ установки | 19-дюймовый, монтируемый в стойку | |||
| Режим прокладки кабеля | Вход и выход сверху | |||
| Режим обслуживания | С лицевой стороны поддержка изменения класса модуля | |||
| Степень защиты | IP20 | |||
| Вход переменного тока |
Напряжение |
Однофазный 220 В переменного тока | ||
| МКБ | 1 х 40А 2П | |||
| Частота | от 45 Гц до 65 Гц, номинальное значение: 50 Гц/60 Гц | |||
| округ Колумбия Распределение |
Выходное напряжение | -43~-58В постоянного тока, номинальное значение: -53,5В постоянного тока | ||
|
Выходной ток (макс.)
|
90А | |||
|
Прерыватель батареи
|
1 х 63А 1П | |||
| бул. |
2*10А/1П+2*16А/1П+2*20А/1П+1*40А/1П |
|||
| Выпрямительный модуль | Входное напряжение | 85 В переменного тока ~ 300 В переменного тока, номинал 220 В переменного тока | ||
| Эффективность | >94% | |||
| Номинальная мощность | 1740 Вт (176~300 В переменного тока) | |||
| Рабочая температура | -40℃~+75℃(полная мощность ниже 50℃) | |||
| Измерение | 106,5 мм (Ш) × 286 мм (Г) × 41,5 мм (1U/В) | |||
| Масса | ≤кг | |||
| Режим охлаждения | Принудительное охлаждение | |||
| Коэффициент мощности | ≥0,99 | |||
| КНИ | ≤5% | |||
| Выход постоянного тока | –43 ~ –58 В постоянного тока, номинал –53,5 В постоянного тока, максимум 55 А | |||
| Контроллер | Входной порт сигнала | 2 x AI (2 температуры окружающей среды), 8 x DI | ||
| Выходной порт сигнализации | 2 сухих контакта | |||
| Коммуникационный порт | RS485, SNMP | |||
| ЖК-дисплей | Поддерживается | |||
| Среда | Операционная температура |
-40℃ ~ +65℃ (полная мощность ниже 50℃) | ||
| Температура хранения | -40℃~+70℃ | |||
| Рабочая влажность | 5%~95% (без конденсации) | |||
| Высота | 0–3000 м (если высота находится в диапазоне от 2000 до 3000 м, максимальная рабочая температура снижается на 1 ℃ по мере увеличения высоты на 200 м.) |
|||

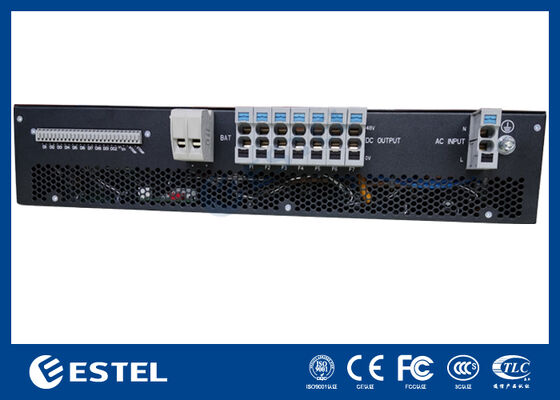

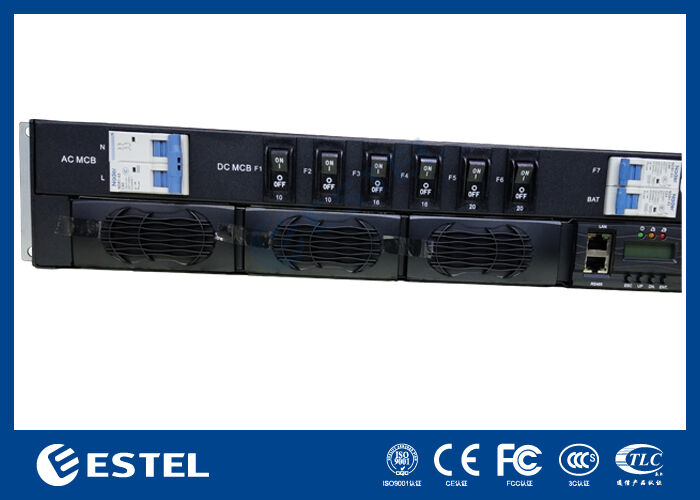

Выпрямительная система постоянного тока 48 В, 90 А, вид спереди

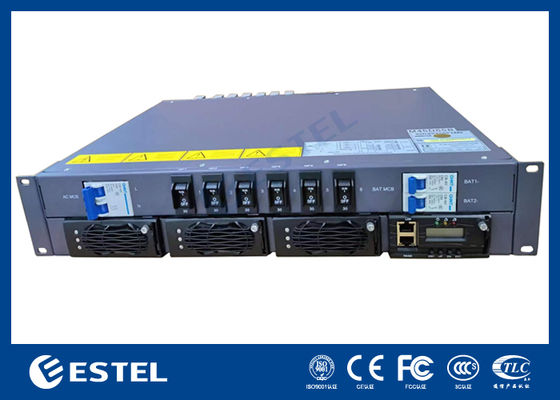

Выпрямительная система постоянного тока 48 В, 90 А, вид спереди

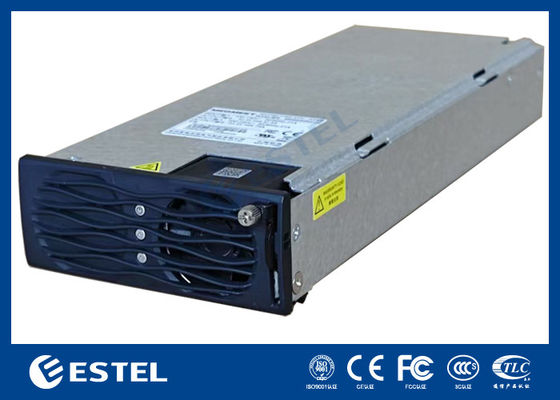

Модуль выпрямителя системы питания постоянного тока 48 В, 90 А
-
