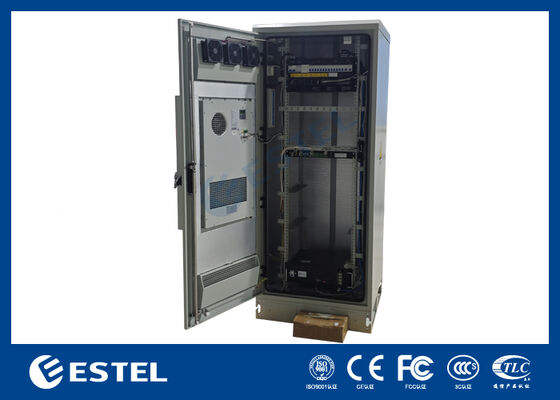

Одноустановка 18 кВт шкафная реквизиторная система для питания телекоммуникационного оборудования

Универсальный шкаф для монтажа в стойку 18 кВтвыпрямительСистемадляПитаниеТелекоммуникацииОборудование

Обзор продуктаиз18 кВтвыпрямительСистема

Разработанная для обеспечения надежности операторского уровня и подачи питания с высокой плотностью, выпрямительная система серии ET мощностью 18 кВт обеспечивает бесперебойное питание постоянным током для центральных телекоммуникационных офисов, средних и крупных центров обработки данных и промышленных сред. Система работает от однофазных входов переменного тока 220 В и выдает точно регулируемый выходной ток постоянного тока в диапазоне от –43 В до –58 В со стандартной настройкой –53,5 В. Обеспечивая мощность до 18 кВт и достигая эффективности преобразования выше 96 % во всем типичном спектре нагрузки, он существенно снижает как потребление энергии, так и связанные с этим требования к охлаждению.

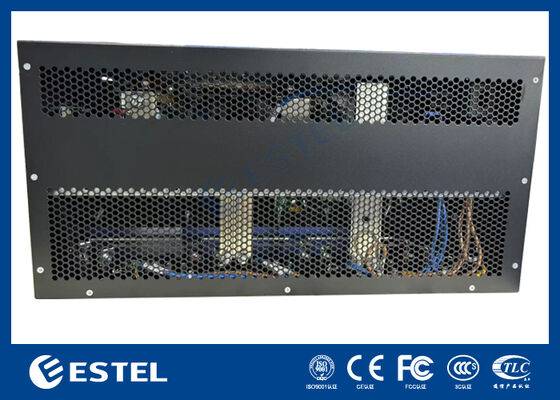

Созданное с учетом непрерывной работы, устройство вмещает до шести выпрямительных модулей мощностью 3000 Вт с возможностью горячей замены, что позволяет создавать конфигурации резервирования N+1 или выше. Каждый модуль весит менее 2 кг и использует принудительное воздушное охлаждение, активную коррекцию коэффициента мощности (≥0,99) и низкий общий коэффициент гармонических искажений (THDi ≤5%) для обеспечения плавного взаимодействия с сетью и стабильного выходного сигнала. Все компоненты размещены в 19-дюймовом монтируемом в стойку корпусе высотой 5U со степенью защиты IP20 и возможностью горячей замены с фронтальным доступом, что упрощает обслуживание. Медные шины, установленные сзади, обеспечивают низкоомное и сильноточное соединение.

Функциииз18 кВтвыпрямительСистема

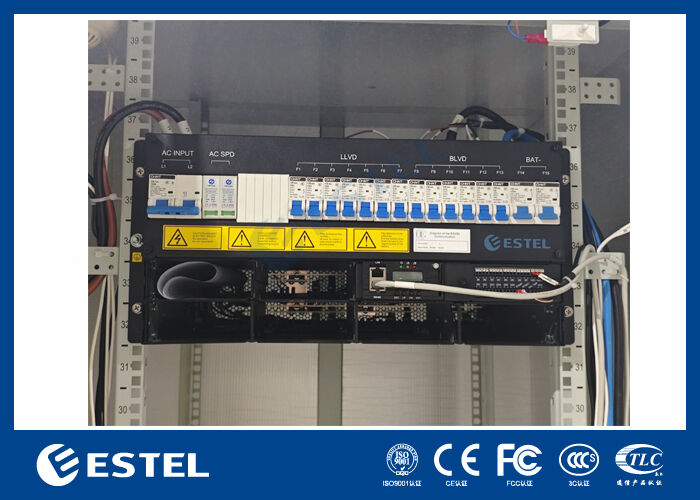

Распределение переменного тока

• Однофазный вход 220 В переменного тока

• 1 входной 2-полюсный выключатель 125 А

• Частота 45–65 Гц – работает по всему миру.

• Защита от перенапряжения 20/40 кА УЗИП

Распределение постоянного тока – выход

• -43~-58В постоянного тока (номинальное значение -53,5В постоянного тока)

• Максимальная мощность 18 кВт

• 6 модулей по 3 кВт, резервирование N+1

Распределение постоянного тока – аккумулятор

• 2 батарейных выключателя 125А 1P – поддерживаются две цепочки батарей

Распределение постоянного тока – выключатели нагрузки

ЛЛВД:

• 3 х 63А/1П

• 2 х 40А/1П

• 2 х 32А/1П

БУЛЬВАР:

• 3 х 16А/1П

• 2 х 10А/1П

• 2 х 6А/1П

БазовыйСпецификация из18 кВтвыпрямительСистема

Распределение мощностииз18 кВтвыпрямительСистема

Выпрямительный модульиз18 кВтвыпрямительСистема

Контролер18 кВтвыпрямительСистема

Окружающая среда18 кВтвыпрямительСистема
