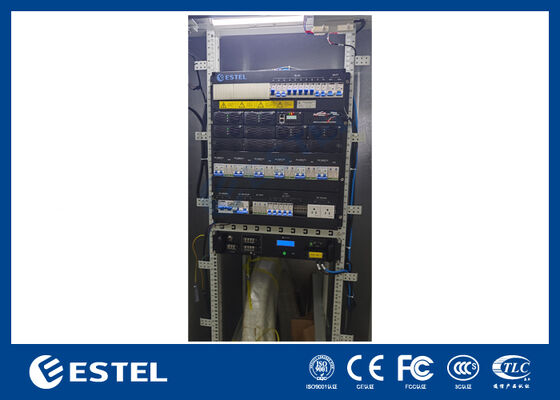

96% Высокая эффективность 12U 16kw Гибридная система корректировки мощности RS485 Коммуникация
Детали продукта
Гибридный выпрямитель 30 кВт
,Телекоммуникационная система питания 12U
,Выпрямитель с коммуникацией RS485
96% высокоэффективная 12U гибридная система корректировки мощности RS485 коммуникация
Интеллектуальный блок распределения электричества для телекоммуникаций интегрирует управление электричеством переменного и постоянного тока в компактную, надежную конструкцию, идеальную для телекоммуникаций, промышленного управления и возобновляемой энергетики.

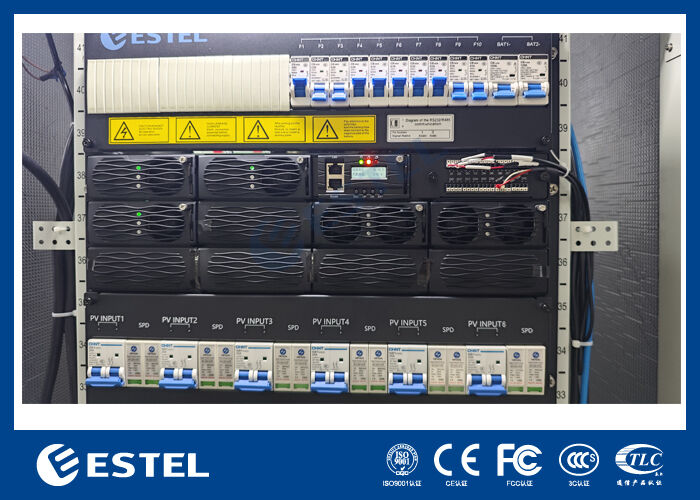

AC РаспределениеСистема гибридного корректировщика мощности 12U 16kw
Вход переменного тока принимает однофазный 220ВАК на частоте 45 ∼ 65 Гц (номер 50 Гц / 60 Гц).Выходы обеспечивают 110ВАК через 2 x 63A 1P и 3 x 32A 1P схемыВстроенный SPD обеспечивает защиту 20/40kA (8/20μs).
Распределение постоянного токаизСистема гибридного корректировщика мощности 12U 16kw
Прямая сторона поддерживает широкий диапазон входного напряжения от 120VDC до 425VDC, управляемый 6 x 25A 2P-перерывателями. Выходное напряжение регулируется от -43VDC до -58VDC, с номинальным номиналом -53.5VDC.Общая производительность достигает 34 кВт при N+1 избыточности, объединяющий 6 x 3 кВт фотоэлектрических модулей (18 кВт) и 4 x 4 кВт модулей выпрямителя (16 кВт).3 x 20A 1PНа стороне постоянного тока также есть SPD 20/40kA, 8/20μs.
ОсобенностиСистема гибридной корректировки мощности 12U 16kw
-
Высокая надежность:Двойные переменные переключатели с резервным + N+1 избыточностью
-
Широкая совместимость:Частота переменного тока 45 ~ 65 Hz и диапазон ввода 120 ~ 425 VDC
-
Комплексная защита:Защита от перенапряжения 20/40 кА с обеих сторон
-
Гибкий выход:Многочисленные брекеры для различного оборудования
-
Бесшовная интеграция:Поддерживает фотоэлектрическую энергию, модули выпрямителя и резервную батарею
Сценарии примененияСистема гибридной корректировки мощности 12U 16kw
-
Базовые станции связи 5G:Надежное постоянное питание с резервной батареей
-
Солнечные системы вне сети:Широкий диапазон ввода постоянного тока для интеграции фотоэлектрической энергии
-
Промышленные шкафы управления:Стабильные выходы 110VAC и -53,5VDC
-
Вспомогательная мощность центра обработки данных:Редундальная архитектура обеспечивает время работы
-
Станции дистанционного наблюдения:Защита от перенапряжений в суровых условиях
-
Телекоммуникационные укрытия и наружные шкафы:Компактный, прочный и проверенный на практике
Основная спецификация 12U16 кВтГибридная система корректировки мощности
| Размер | 482.5mm(W) *350mm(D) *12U(H) |
| Вес | ≤ 50 кг (без выпрямителей) |
| Режим охлаждения | Естественное охлаждение |
| Режим установки | 19-дюймовая стойка |
| Услуги по обслуживанию | Фронтальное обслуживание, поддержка изменения класса модуля |
| Степень защиты | IP20 |
Распределение мощности 12UГибридная система корректировки мощности 16 кВт
|
|
Входное волатирование | однофазный 220VAC |
| Переключатель ввода | 2*125A 2P ((один для резервного) | |
| Частота ввода | 45 ~ 65 Гц, номинальное значение: 50 Hz/60 Hz | |
| Выпуск | 110ВАК, 2*63А 1П, 3*32А 1П | |
| ОДП | 20/40KA, 8/20us | |
|
|
Входное напряжение | 120VDC до 425VDC |
| Переключатель ввода | 6*25A 2P | |
| ОДП | 20/40KA, 8/20us | |
| Выходное напряжение | -43~-58VDC, номинальное значение: -53.5VDC | |
|
|
16kw+18kw ((N+1 избыток) |
|
| Отключатель батареи | Выключатель 2*125A 1P | |
| Прерыватель загрузки | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Модуль выпрямленияиз 12UГибридная система корректировки мощности 16 кВт
| Входное напряжение | 85VAC ≈ 300VAC, номинальный 220VAC |
| Эффективность | > 96% |
| Номинальная мощность | 4000 Вт ((176 ~ 300 ВАК) |
| Рабочая температура | -40°C~+75°C ((50°C @ полный выход) |
| Размер | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U высота) |
| Вес | ≤ 2 кг |
| Режим охлаждения | Принудительное охлаждение |
| Фактор мощности | ≥ 0.99 |
| ТГД | ≤ 5% |
| Выходной ток постоянного тока | ¥43 ~ ¥58VDC, номинальное ¥53,5VDC, максимум 55A |
Модуль фотоэлектрического питанияиз 12UГибридная система корректировки мощности 16 кВт
| Входное напряжение | от 120 до 425 ВДС. номинальное 340 ВДС |
| Эффективность | > 96% |
| Номинальная мощность | 3000 Вт (от 200 до 425 Вд) |
| Рабочая температура | -40°C~+75°C ((50°C @ полный выход) |
| Размер | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U высота) |
| Вес | ≤ 2 кг |
| Режим охлаждения | Принудительное охлаждение |
| Фактор мощности | ≥ 0.99 |
| ТГД | ≤ 5% |
| Выходной ток постоянного тока | ¥43 ~ ¥58VDC, номинальное ¥53,5VDC, максимум 55A |
Контроллериз 12UГибридная система корректировки мощности 16 кВт
| Контроллер | Модель: MC2900 |
| Ввод сигнала | 2 AI, 6 DI |
| Выход сигнализации | 6 ДО |
| Коммуникация |
RS485: Поддерживается |
| Режим отображения | ЖК-экран |
Экологияиз 12UГибридная система корректировки мощности 16 кВт
| Работающий температура |
-40°C ~ +65°C (полное действие ниже 50°C) |
| Температура хранения | -40°C~+70°C |
| Рабочая влажность | 5%~95% ((неконденсирующий) |
|
|
0 ~ 3000 м ((Если высота находится в диапазоне от 2000 до 3000 м, максимальная рабочая температура снижается на 1 °C по мере увеличения высоты на 200 м.) |
-
