ET48300 Программируемый гибридный гибридный выпрямитель телекоммуникационного класса с AI DI DO
Детали продукта
Телекоммуникационный солнечный гибридный выпрямитель
,Программируемая телекоммуникационная система питания
,Источник питания с ИИ DI DO
ET48300 Электрораспределительный блок с солнечным гибридным ректификатором телекоммуникационного класса с AI DI DO
Обзор продукциииз ET48300 Гибридный корректировщик

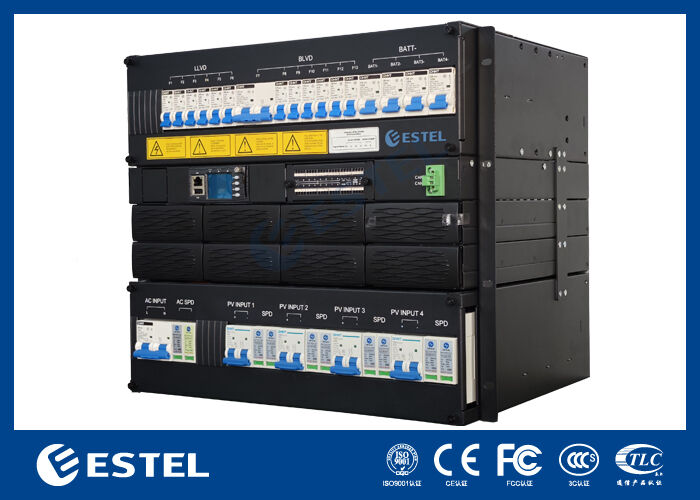

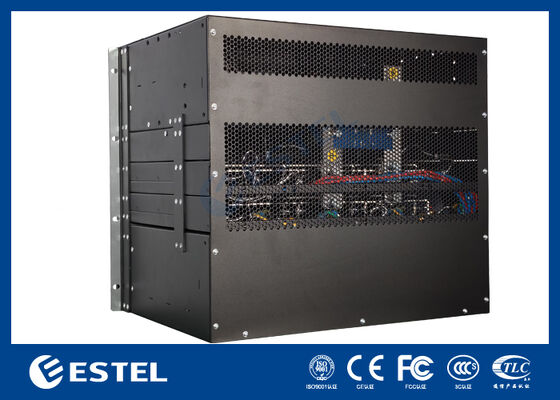

Группа распределения электроэнергии гибридного ректификатора ET48300 представляет собой 19-дюймовую подставку для гибридной энергосистемы, произведенную компанией ESTEL,с компактной конструкцией высотой 9U для критических приложений волоконной и микроволновой передачиМаксимальная мощность системы составляет 300 А, с выключателями для ввода переменного тока, фотоэлектрического ввода, батарей и нагрузок.Кабели передний доступ с выключателями и терминалами соединения.
Основные характеристики Гибридный корректировщик
-
Тип:Гибридный выпрямитель (AC + DC двойной вход)
-
Ввод переменного тока220VAC однофазный
-
Ввод постоянного тока:120VDC до 425VDC (широкий диапазон для интеграции солнечной фотоэлектрической энергии)
-
Выходная мощность (макс.):Мощность ректификатора 12 кВт + солнечная мощность 12 кВт ((N+1 избыточность)
-
Модули выпрямления:4 x 3 кВт
-
Модули фотоэлектрические:4 x 3 кВт
Мониторинг и коммуникацияиз Гибридный корректировщик
-
Интерфейс сигнала:AI (аналоговые входы), DI (цифровые входы), DO (цифровые выходы)
-
Протоколы связи:RS485 и SNMP
-
Управление:Дистанционный мониторинг, оповещение об тревоге и управление системой через NMS или BMS
Ключевые преимуществаиз Гибридный корректировщик
-
Двойные источники питания:Принимает 220VAC сетевой или 120-425VDC солнечный вход для максимальной гибкости
-
N+1 избыточность:Один дополнительный модуль обеспечивает бесперебойную работу при сбое модуля
-
Высокая масштабируемость:Дизайн модуля 4+4 поддерживает общую мощность до 12kw+12kw
-
Широкий диапазон ввода постоянного тока:120-425VDC позволяет напрямую подключаться к солнечным батареям без дополнительных преобразователей
-
Дистанционное управление:Протоколы RS485 и SNMP для бесперебойной интеграции в существующую сетевую инфраструктуру
Сценарии примененияиз Гибридный корректировщик
-
Базовые телекоммуникационные станции 5G с солнечной поддержкой
-
Системы солнечной энергии вне сети и гибридные
-
Удаленные сельские коммуникационные приюты
-
Промышленные резервные системы постоянного тока
-
Интеграция хранения возобновляемой энергии
ОсновныеСпецификация изГибридный корректировщик
| Размер | 482.5mm(W) *350mm(D) *8U(H) |
| Вес | ≤ 30 кг (без выпрямителей) |
| Охлаждение | Естественное охлаждение |
| Установка | 19-дюймовая стойка |
| Услуги по обслуживанию | Фронтальное обслуживание, поддержка изменения класса модуля |
| Степень IP | IP20 |
Распределение энергииизГибридный корректировщик
|
Распределение переменного тока |
Входное волатирование | однофазный 220VAC |
| Переключатель ввода | Выключатель 1*125A 2P | |
| Частота ввода | 45 ~ 65 Гц, номинальное значение: 50 Hz/60 Hz | |
| ОДП | 20/40KA, 8/20us класса C | |
|
Распределение постоянного тока
|
Входное напряжение | 120VDC до 425VDC |

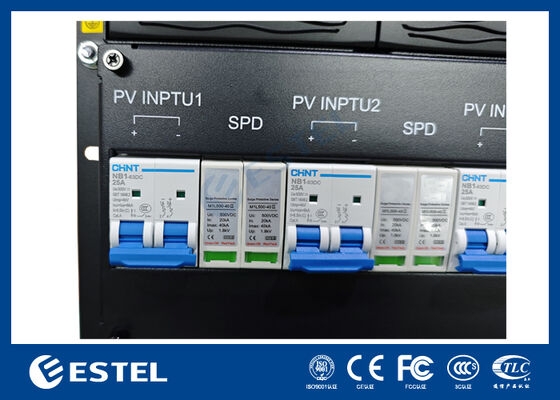

| Переключатель ввода | Выключатель 4*25A 2P | |
| ОДП | 20/40KA, 8/20us, класс C | |
| Выходное напряжение | -43~-58VDC, номинальное значение: -53.5VDC | |
|
Производственная мощность |
мощность выпрямителя 12 кВт + солнечная мощность 12 кВт; N+1 избыточность Модуль фотоэлектрической энергии: 4*3000 Вт Модель выпрямителя: 4*3000w |
|
| Отключатель батареи | Выключатель 2*125A 1P | |
| Прерыватель загрузки | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Модуль выпрямленияизГибридный корректировщик
| Входное напряжение | 85VAC ≈ 300VAC, номинальный 220VAC |
| Эффективность | > 96% |
| Номинальная мощность | 3000 Вт ((176 ~ 300 ВАК) |
| Рабочая температура | -40°C~+75°C ((50°C @ полный выход) |
| Размер | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U высота) |
| Вес | ≤ 2 кг |
| Режим охлаждения | Принудительное охлаждение |
| Фактор мощности | ≥ 0.99 |
| ТГД | ≤ 5% |
| Выходной ток постоянного тока | ¥43 ~ ¥58VDC, номинальное ¥53,5VDC, максимум 55A |
ПВМодульизГибридный корректировщик
| Входное напряжение | от 120 до 425 ВДС. номинальное 340 ВДС |
| Эффективность | > 96% |
| Номинальная мощность | 3000 Вт (от 200 до 425 Вд) |
| Рабочая температура | -40°C~+75°C ((50°C @ полный выход) |
| Размер | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U высота) |
| Вес | ≤ 2 кг |
| Режим охлаждения | Принудительное охлаждение |
| Фактор мощности | ≥ 0.99 |
| ТГД | ≤ 5% |
| Выходной ток постоянного тока | ¥43 ~ ¥58VDC, номинальное ¥53,5VDC, максимум 55A |

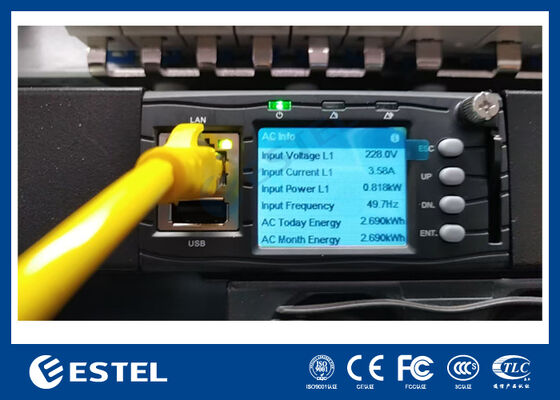

Контроллер гибридного устройства распределения энергии ректификатора
| Контроллер | Модель: MC2900 |
| Ввод сигнала | 3 AI ((температура окружающей среды), 8 DI |
| Выход сигнализации | 8 ДО |
| Коммуникация | RS485/SNMP |
| Режим отображения | ЖК-экран |
Окружающая среда гибридного корректировщика
| Работающий температура |
-40°C ~ +65°C (полное действие ниже 50°C) |
| Температура хранения | -40°C~+70°C |
| Рабочая влажность | 5%~95% ((неконденсирующий) |
|
Высота |
0 ~ 3000 м ((Если высота находится в диапазоне от 2000 до 3000 м, максимальная рабочая температура снижается на 1 °C по мере увеличения высоты на 200 м.) |
-
