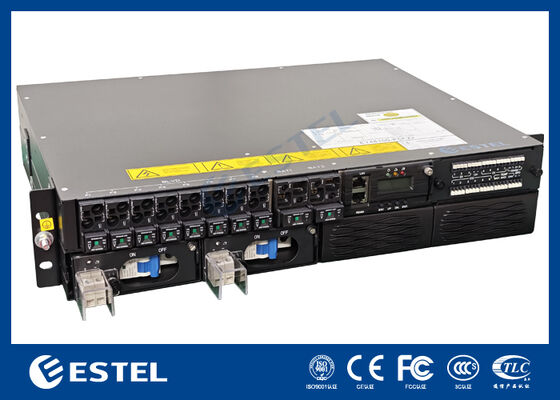

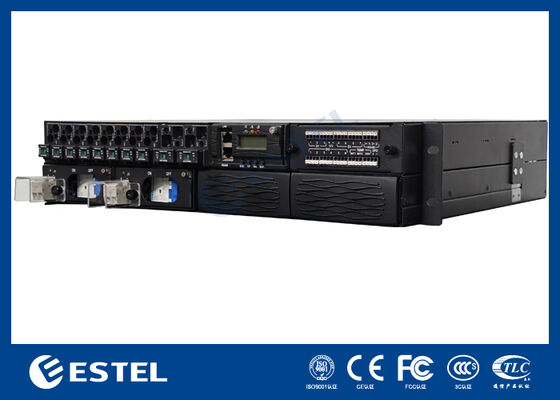

ET48100P5E22 Система распределения постоянного тока для телекоммуникационных сетей, монтируемая в стойку, с 8 фидерными выходами, 2 батарейными входами и встроенным мониторингом

Описание продукта системы распределения питания постоянного тока

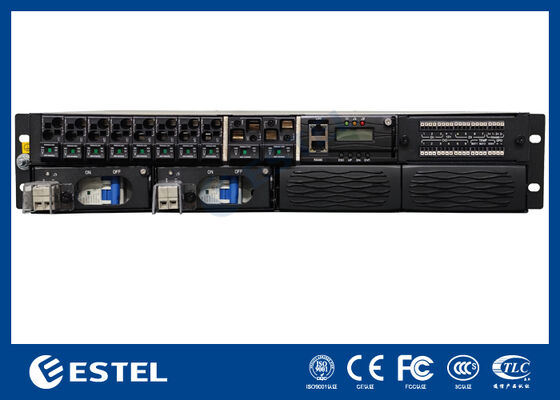

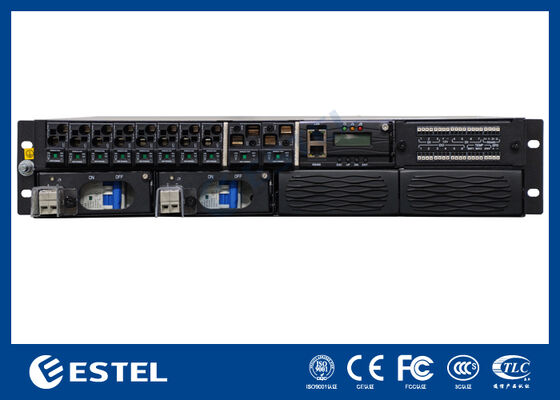

ET48100-P5E22 — это монтируемая в стойку система распределения питания постоянного тока, предназначенная для телекоммуникационных шкафов, коммуникационных объектов и помещений с сетевым оборудованием, требующих централизованного распределения постоянного тока, доступа к батареям и удаленного мониторинга. Судя по изображениям продукта, система имеет компактное горизонтальное шасси, расположение проводов с фронтальной стороны и встроенный контроллер, что делает ее подходящей для установки в шкафу, где важны экономия пространства и удобство обслуживания. Передняя панель четко разделена на зону выхода фидера, зону входа батареи, зону управления и связи и зону клемм сигнализации/сигнала, что упрощает установку, идентификацию цепей и обслуживание.

Основные характеристики системы распределения электроэнергии постоянного тока

• Модель указана на верхней этикетке: ET48100-P5E22.
• Компактное шасси, монтируемое в стойку, для интеграции в телекоммуникационный шкаф.
• 8 позиций фидера постоянного тока, отмеченные от F1 до F8.
• 2 входных порта батареи, обозначенных как BAT1 и BAT2.
• 1 позиция BLVD отмечена на передней распределительной площадке.
• Встроенный контроллер с ЖК-дисплеем, светодиодами состояния и кнопками управления.
• Встроенные коммуникационные порты, включая 1 порт LAN и 1 порт RS485.
• Отдельный сигнальный клеммный блок для подключений DI, DO, температуры, аккумулятора и окружающей среды.
• Конструкция с фронтальным доступом для упрощения подключения, проверки и обслуживания.

Технические характеристики системы распределения электроэнергии постоянного тока

Руководство по эксплуатации системы распределения электроэнергии постоянного тока

• Установите ET48100-P5E22 в стандартную стойку или шкаф с помощью боковых монтажных кронштейнов.
• Подключите фидерные цепи через переднюю распределительную секцию с маркировкой F1–F8 в соответствии с проектом.
• Подключите аккумуляторные батареи к контактам BAT1 и BAT2 и проверьте правильность полярности перед вводом в эксплуатацию.
• Используйте интерфейс LAN или RS485 для подключения системы к платформе мониторинга для контроля состояния и оповещения о тревогах.
• Подключите внешние сигналы через клеммную колодку в соответствии с маркировкой DI, DO, TEMP, BAT и ENV.
